Você está em um ambiente fabril, dotado de tecnologias responsáveis pelo funcionamento dos processos industriais.
O assunto em determinado momento é sobre sistemas pneumáticos. Ora você ouve a palavra “pistão”, ora a palavra “cilindro” ou ainda “atuador pneumático”.
E aí, você fica tranquilo sabendo que se tratam dos mesmos componentes ou se preocupa por não conhecer os diferentes itens pneumáticos?
Pois bem. É comum que termos como cilindro, pistão e atuador pneumático sejam usados de forma genérica ou até como sinônimos.
Contudo, mesmo que estejam diretamente relacionados, cada um desses elementos possui uma função específica dentro do sistema.
Portanto, é conclusivo que essas dúvidas devem ser sanadas, a fim de evitar erros de projeto, agregar ao conhecimento técnico e garantir a eficiência operacional.
Por que entender essas diferenças é importante?
Resumidamente, o uso correto da terminologia técnica não só te leva a outro patamar segundo a visão de gestores e outros responsáveis técnicos.
A terminologia correta também evita falhas de comunicação entre equipes de engenharia, manutenção e suprimentos.
Além disso, entender a função de cada elemento ajuda na especificação adequada do equipamento, no diagnóstico de falhas e na otimização do desempenho do sistema pneumático.
Portanto, quando você está em um cenário industrial que está cada vez mais automatizado, dominar esses conceitos básicos se torna um diferencial técnico que contribui para maior confiabilidade, eficiência energética e segurança operacional.
O que é um atuador pneumático?
Vamos começar pelo atuador pneumático porque este componente possui o conceito mais amplo entre os três.
O “atuador pneumático” se trata de qualquer dispositivo o qual tem a função de converter a energia do ar comprimido em movimento mecânico.
Esse movimento, por sua vez, pode ser tanto linear quanto rotativo. Isso vai depender somente do tipo de atuador.
Por exemplo, esses dispositivos tornam possível realizar algumas ações em operações industriais, tais como movimentar cargas, acionar válvulas, posicionar peças e automatizar processos industriais de forma rápida, limpa e segura.
Dessa forma, entenda (ou até memorize) a seguinte lógica: todo cilindro pneumático é um atuador pneumático, mas nem todo atuador pneumático é um cilindro.
“Mas, quais seriam os possíveis atuadores?”
É isso o que você vai descobrir logo abaixo.
O que é um cilindro pneumático?
Ok. Vemos que um atuador pneumático é o termo utilizado para se tratar de quaisquer dispositivos pneumáticos que possam converter a energia do ar comprimido em movimento mecânico.
Mas, e o cilindro pneumático. Onde ele entra nessa história?
Veja só: o cilindro pneumático é um tipo específico de atuador pneumático, assim como:
- Atuadores rotativos;
- Pinças pneumáticas;
- Atuadores de membrana;
- E também os Cilindros pneumáticos (simples ou dupla ação);
No entanto, o cilindro pneumático é um tipo específico de atuador pneumático responsável por gerar movimento linear, sendo muito utilizado em aplicações como empurrar, puxar, levantar, prensar ou posicionar componentes.
Além disso, os principais tipos de cilindros pneumáticos incluem:
- Cilindro de simples ação (avanço controlado e retorno por mola);
- Cilindro de dupla ação (controle em A e em B);

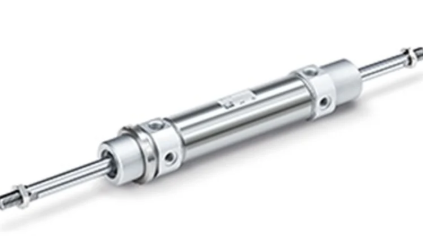

- Cilindro com haste simples ou dupla;
- Cilindro compacto (dimensão para instalação reduzida);

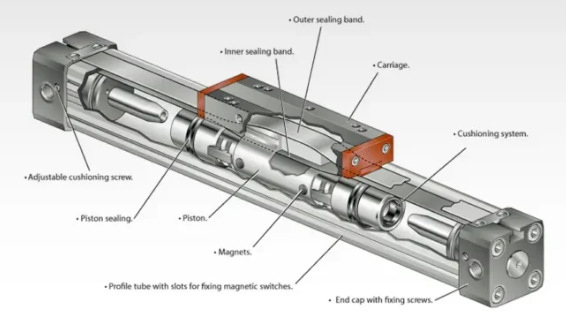

- Cilindro sem haste (rodless).
A escolha do cilindro depende de fatores como curso, força necessária, velocidade, ambiente de operação e tipo de carga.
Vai especificar atuadores ou cilindros pneumáticos? Não erre na escolha!
O que é o pistão?
O pistão, por sua vez, é um componente interno do cilindro pneumático.
Muitas vezes, ele é confundido com aquele pistão de portas para móveis, o qual é utilizado somente para não deixar a porta bater ao fechar ou ainda para manter a mesma aberta.
No contexto da pneumática, o pistão é uma parte móvel, também conhecida como “êmbolo”.
Sim, eu sei, o êmbolo seria a parte que recebe a força do fluido (a área que utilizamos para multiplicar pela pressão para saber quanto de força o pistão aguenta). Você não está errado em pensar nisso, até porque este é o conceito técnico normativo mais válido.
No entanto, o termo pistão tem origem e uso mais difundidos em motores de combustão e sistemas hidráulicos, mas acabou sendo incorporado ao vocabulário técnico da pneumática por convenção e influência da literatura internacional (do inglês piston).
Então, para se tratar daquele elemento solidário ao cilindro que acaba se conectando a acessórios pneumáticos (como rótula esférica, junta flutuante, etc) para transmitir o movimento e a força do cilindro pneumático, chame-o de “haste”.
Assim, não vai ter erro.
Em outras palavras, quando o ar pressurizado entra no cilindro, ele atua diretamente sobre a superfície do pistão, fazendo com que ele se desloque dentro do corpo do cilindro. Esse movimento é transferido para a haste (quando existente), que realiza o trabalho externo.

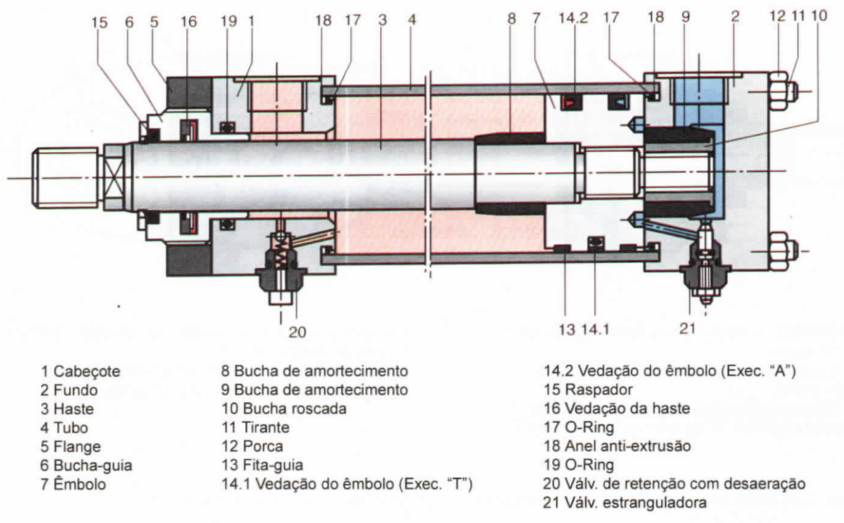

Veja a imagem abaixo que mostra o cilindro pneumático e suas partes:
Conclusão
Embora no dia a dia da fábrica os termos atuador, cilindro e pistão apareçam muitas vezes como sinônimos, eles representam níveis diferentes dentro de um sistema pneumático, e entender essa hierarquia é fundamental para qualquer profissional que projeta, instala, mantém ou compra equipamentos industriais.
De forma objetiva:
- O atuador pneumático é o conceito mais amplo: qualquer dispositivo que converte ar comprimido em movimento mecânico.
- O cilindro pneumático é um tipo específico de atuador, projetado para gerar movimento linear.
- O pistão é o componente interno do cilindro sobre o qual o ar atua, permitindo o deslocamento e a geração de força, enquanto a haste é o elemento responsável por transmitir esse movimento para o exterior.
Dominar essas diferenças vai muito além da teoria. Na prática, isso impacta diretamente:
- a especificação correta de equipamentos;
- a comunicação entre engenharia, manutenção e suprimentos;
- o diagnóstico de falhas;
- a eficiência energética do sistema;
- a segurança da operação.
Quem compreende como esses elementos se relacionam reduz erros de projeto, evita retrabalho e toma decisões mais assertivas ao longo de todo o ciclo de vida do equipamento.
Em resumo, entender o papel de cada componente não apenas esclarece conceitos, como eleva o nível técnico da operação como um todo.
Evite erros de projeto e aumente a eficiência do seu sistema pneumático.
A Nepin oferece soluções completas em atuadores, cilindros e componentes pneumáticos industriais com qualidade e suporte técnico especializado.
FAQ – Perguntas Frequentes
1. Atuador pneumático e cilindro pneumático são a mesma coisa?
Não. Todo cilindro pneumático é um atuador pneumático, mas nem todo atuador pneumático é um cilindro. O atuador é o conceito mais amplo.
2. Qual a função do cilindro pneumático no sistema?
O cilindro pneumático gera movimento linear, sendo usado para empurrar, puxar, levantar, prensar e posicionar componentes industriais.
3. O que é o pistão em um cilindro pneumático?
O pistão é o componente interno que recebe a pressão do ar e se desloca dentro do cilindro, permitindo a geração de força e movimento.
4. Qual a diferença entre pistão e haste?
O pistão se movimenta dentro do cilindro, enquanto a haste é o elemento que transmite esse movimento para fora, realizando o trabalho externo.
