As válvulas são dispositivos utilizados como elementos de controle de fluxo de fluido e a sua aplicação se estende desde ambientes comerciais até industriais.
O bom funcionamento dessas válvulas é essencial para atender aos critérios de qualidade de processos que dependem do controle de fluxo. Por isso, mantê-las em boas condições não é opcional.
Neste contexto, a manutenção programada nessas válvulas deve ser algo feito com responsabilidade. A mesma cautela e sensatez deve ser aplicada nas situações em que há necessidade de manutenção corretiva.
O texto de hoje apresenta um passo a passo de como executar a manutenção em válvulas de retenção. Essas válvulas possuem uma aplicação bem específica e importante na indústria e, dada a sua relevância, é interessante que o seu funcionamento seja ininterrupto.
Acompanhe esta leitura e esteja preparado para quando a adversidade surgir.
O que é a válvula de retenção
As válvulas normalmente recebem nomes diferentes de acordo com a sua função, e isso não é diferente para o tipo de válvula em questão.
A válvula de retenção é um dispositivo mecânico utilizado para reter, assim como o seu nome insinua, o fluxo de fluido. Ela permite o fluxo em uma direção e bloqueia automaticamente qualquer movimento no sentido contrário.
Esse comportamento é útil para proteger equipamentos e sistemas de possíveis danos causados pelo fluxo reverso, como cavitação em bombas, contaminação cruzada em linhas de processo e sobrepressão em equipamentos sensíveis.
E se você pensa que a válvula de retenção depende de intervenção humana ou de energia externa para funcionar, saiba que está equivocado. A construção interna da válvula garante um funcionamento completamente automático, independente do tipo.
Os tipos mais comuns são:
- Válvula de retenção de esfera
- Válvula de retenção de portinhola
- Válvula de retenção de pistão
A escolha do tipo adequado depende de fatores como a pressão e a velocidade do fluido, bem como o espaço disponível para instalação.
Como a válvula de retenção funciona na prática
O princípio de funcionamento é simples, mas eficiente. O elemento de retenção, seja ele uma esfera, portinhola ou pistão, é mantido na posição de fechamento por uma mola interna ou pela própria gravidade, dependendo do modelo.
Quando o fluido escoa na direção permitida, a pressão exercida pelo fluxo vence a força da mola e empurra o elemento para a posição de abertura. O fluido passa livremente.
Quando o fluxo cessa ou surge uma tendência de refluxo, a mola retorna o elemento à posição de fechamento, bloqueando instantaneamente a passagem do fluido no sentido contrário.
Todo esse processo acontece de forma automática, sem necessidade de intervenção externa. Essa característica torna a válvula de retenção um dispositivo confiável e de baixa complexidade operacional, mas que exige atenção ao estado dos seus componentes internos ao longo do tempo.

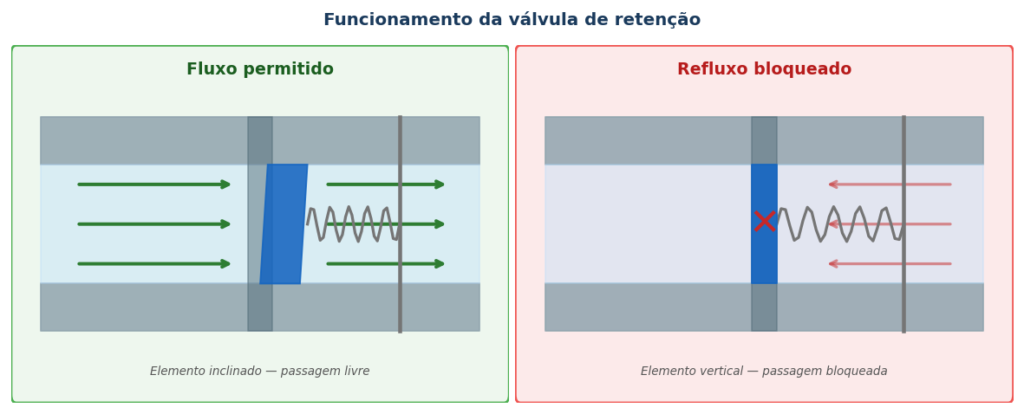

Funcionamento da válvula de retenção: posição aberta (fluxo permitido) e posição fechada (refluxo bloqueado).
Aplicações para a válvula de retenção
O refluxo de fluido em uma tubulação é crítico e deve ser evitado em diversas aplicações, por motivos que vão muito além do simples controle de fluxo.
Primeiramente, pense o quão simplificador é calcular ou simular o fluxo de um fluido considerando apenas uma direção de escoamento na tubulação. Além disso, o refluxo pode ocasionar vibrações por choques com as paredes do duto, misturas indesejáveis de fluidos e aumento da perda de carga.
Uma vez evitadas situações como essas, o sistema se torna mais simples, melhor controlado e mais robusto. Veja as principais aplicações:
- Indústria petroquímica: utilizada para prevenir contaminações e proteger equipamentos sensíveis
- Construção civil: utilizada em escoamento para impedir que água contaminada retorne às linhas de abastecimento
- Farmacêutica: garante que os processos de produção sejam seguros e livres de contaminação cruzada
- Sistemas de tratamento de água e efluentes: ajudam a manter o fluxo correto e a evitar transbordamentos e danos ambientais
- Sistemas de aquecimento e resfriamento: garantem que os fluidos circulem apenas na direção desejada, melhorando a eficiência e a segurança dos sistemas
Sinais de que a válvula de retenção precisa de manutenção
Não espere por uma falha completa para realizar a manutenção. Há sinais que indicam que a válvula pode estar com o funcionamento comprometido, e identificá-los cedo pode evitar paradas não planejadas e danos a outros equipamentos da linha.
Fique atento a:
- Refluxo detectado a jusante da válvula
- Vazamentos externos visíveis na região da válvula
- Ruídos, vibrações ou golpes hidráulicos durante a operação
- Quedas de pressão não explicadas na linha
- Tempo de drenagem ou esvaziamento fora do padrão esperado
Esses sinais não significam necessariamente que a válvula chegou ao fim da sua vida útil. Em muitos casos, a manutenção corretiva com substituição dos elementos de vedação e da mola é suficiente para restaurar o funcionamento correto.
O importante é não ignorar esses indicadores. Uma válvula de retenção que não veda corretamente pode comprometer a integridade de toda uma linha de processo.
Com que frequência inspecionar a válvula de retenção?
Não existe uma resposta única para essa pergunta. A frequência ideal depende de fatores como o tipo de fluido, as condições operacionais, a criticidade do ponto de instalação e as recomendações do fabricante.
Como referência:
- Em aplicações com fluidos limpos e condições controladas, a inspeção semestral ou anual pode ser suficiente
- Compressores, bombas e outros equipamentos que dependem diretamente da válvula para proteção contra refluxo exigem intervalos mais curtos de inspeção
- Em aplicações com fluidos agressivos, alta temperatura ou alta ciclagem, a frequência deve ser aumentada proporcionalmente ao nível de exigência do processo
O mais importante é ter um plano de manutenção preventiva com intervalos documentados e baseados nas características reais do processo. O histórico de manutenção de cada válvula é fundamental para ajustar esses intervalos ao longo do tempo.
Quer aumentar a confiabilidade dos seus sistemas de controle de fluidos?
Como fazer a manutenção em válvulas de retenção
O processo de manutenção está dividido em etapas. Seguir cada uma delas com atenção é essencial para garantir um resultado seguro e duradouro.
Preparação e segurança
Antes de iniciar qualquer manutenção, reúna todas as ferramentas e equipamentos necessários: chaves (de fenda, inglesa, allen), lubrificantes e vedantes (veda rosca, por exemplo). Organize tudo em uma bancada antes de começar.
Em seguida, siga as medidas de segurança obrigatórias: desligue o sistema e despressurize a linha para evitar acidentes. Não inicie a desmontagem com a linha pressurizada em hipótese alguma.
Inspeção e desmontagem
Comece realizando uma inspeção visual da válvula para identificar sinais de obstrução e danos externos, como corrosão, rachaduras ou desgaste.
Nem todos os problemas são visíveis externamente. Por isso, é preciso abrir a válvula. Desmonte-a cuidadosamente, seguindo as instruções do fabricante para evitar danos aos componentes.
Comumente, a desmontagem se inicia pelo eixo, como acontece com a válvula de retenção de portinhola. A grande maioria das válvulas de retenção possui retorno por mola. Ao remover o eixo, utilize um pano ou anteparo para o caso de a mola vir a saltar do seu local de fixação, o que pode machucar.
Remova o elemento de retenção e certifique-se de identificar e organizar todas as peças removidas para facilitar a remontagem.
Limpeza, inspeção interna e substituição de componentes
Limpe todos os componentes utilizando métodos e produtos recomendados, como solventes específicos e escovas apropriadas. A remoção de sujeira e resíduos é essencial para garantir o funcionamento correto da válvula.
Com a válvula desmontada, realize uma inspeção visual detalhada dos componentes. Observe em especial os elementos de vedação, como os o’rings, que não podem apresentar rachaduras, cortes ou qualquer aspecto que indique integridade física comprometida. Inspecione também a mola.
Utilize peças de reposição originais para assegurar compatibilidade e durabilidade. Troque os elementos de vedação que estejam comprometidos, sem arriscar o reuso de componentes desgastados.
Atenção: há componentes que não podem ser substituídos manualmente, pois dependem de processos específicos, como a vulcanização para elementos de borracha. Nesse caso, acione um técnico especializado.
Remontagem, testes e documentação
Remonte a válvula seguindo o procedimento inverso ao da desmontagem. Assegure-se de que todas as peças estejam corretamente posicionadas e bem fixadas.
Tome cuidado ao aplicar as voltas na mola para que ela pegue pressão corretamente na montagem. Aplique vedantes em parafusos e lubrificantes conforme recomendado pelo fabricante.
Após a remontagem, teste a válvula para garantir que esteja funcionando corretamente. Verifique se não há vazamentos e se a válvula abre e fecha como esperado.
Por fim, não se esqueça de registrar todo o trabalho realizado: as peças substituídas, os procedimentos adotados e quaisquer observações sobre a condição da válvula. A documentação detalhada é fundamental para o histórico de manutenção e para futuras intervenções.
Certos cuidados devem ser tomados ao realizar a manutenção em válvulas de retenção. O fato de possuírem molas para o retorno do obturador à posição inicial requer atenção especial, pois pode haver risco ao manutentor.
Além disso, a integridade física das válvulas deve ser inspecionada com cuidado, especialmente quando utilizadas em processos com fluidos corrosivos. Os elementos de vedação devem ser substituídos sem chances de reparo quando estiverem em más condições.
Precisa de uma válvula de retenção confiável para a sua aplicação?
Conheça as válvulas de retenção Danfoss da Nepin e encontre a solução ideal para o seu processo.
FAQ – Manutenção em válvulas de retenção
1. Com que frequência uma válvula de retenção deve ser inspecionada?
A periodicidade depende do tipo de fluido, das condições de operação e da criticidade da aplicação. Em processos mais exigentes, os intervalos de inspeção devem ser reduzidos.
2. Quais são os principais sinais de que a válvula de retenção precisa de manutenção?
Refluxo de fluido, vazamentos, ruídos, vibrações, golpes hidráulicos, quedas de pressão e alterações no tempo de drenagem são alguns dos principais indícios.
3. É possível reutilizar elementos de vedação durante a manutenção?
Não é recomendado. Componentes como o’rings e outros elementos de vedação que apresentem desgaste ou danos devem ser substituídos para garantir a vedação adequada.
4. Por que utilizar peças de reposição originais na manutenção?
Peças originais garantem compatibilidade, desempenho, maior durabilidade e contribuem para manter a confiabilidade e a segurança operacional da válvula.
