Na engenharia e em cursos técnicos, é comum aprendermos fenômenos físicos de forma “teórica” e “real”.
Enquanto o modelo teórico considera condições ideais, com variáveis controladas e perfeitas, o modelo real considera perturbações que reduzem a previsibilidade dos resultados e os distanciam do valor esperado.
Este desvio é visto em diversas áreas da engenharia. Na termodinâmica, por exemplo, as condições reais exigem parâmetros como coeficiente de fugacidade e fator de compressibilidade para corrigir cálculos teóricos.
Já na refrigeração, perdas no processo prejudicam variáveis como entalpia, entropia, eficiência isentrópica, entre outros.
Quando o problema envolve sistemas que transportam fluidos, como sistemas pneumáticos, essa diferença se manifesta de forma clara por meio de um fator crítico e muito conhecido: a perda de carga.
A perda de carga é, simplesmente, a perda de pressão ao longo da linha. Assim, variáveis fundamentais para o desempenho, como a vazão, devem ser calculadas com atenção redobrada.
É justamente neste contexto que surge a necessidade de entender como calcular a vazão segundo a realidade operacional. Quais fatores influenciam na perda de carga? Como tratá-los na prática para projetos industriais?
Essas respostas, entre outras, você obtém no texto de hoje.
Relação entre vazão, pressão e área
Como se sabe, a vazão volumétrica pode ser definida como o produto entre a velocidade do fluido e a área da seção transversal da tubulação:
Q=A⋅v
Onde:
- Q = vazão volumétrica
- A = área da seção transversal
- v = velocidade do fluido
Por meio desta relação, é possível perceber que alterar o diâmetro do tubo e a sua velocidade através de válvulas parcialmente fechadas, por exemplo, faz com que a vazão volumétrica do ar mude.
O que é perda de pressão (perda de carga)
Já a perda de pressão é sinônimo de redução da energia do fluido ao longo do escoamento. Em sistemas pneumáticos, ela ocorre principalmente devido a dois mecanismos:
- Perdas distribuídas: causadas pelo atrito do ar com as paredes internas da tubulação
- Perdas localizadas: causadas por elementos como conexões, válvulas, curvas, filtros e reguladores
Dimensionamento de tubulação – método nomograma
Por acaso você já havia visto um nomograma antes?

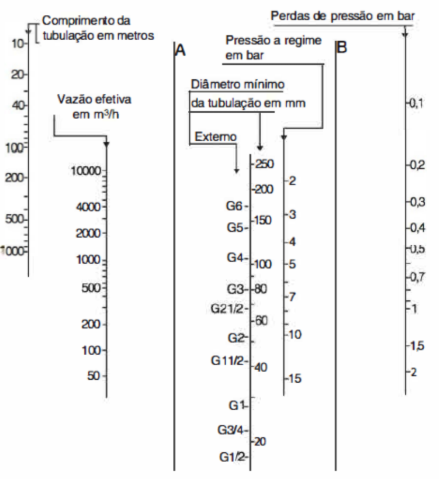

Um nomograma é uma ferramenta gráfica, com escalas graduadas (linhas) posicionadas de maneira que, ao traçar uma reta entre valores conhecidos em duas escalas, obtém-se o resultado do cálculo em uma terceira escala.
Em outras palavras, o nomograma permite realizar cálculos complexos de forma visual e instantânea, sem a necessidade de calculadoras ou fórmulas manuais.
No entanto, para utilizar este método, é preciso conhecer algumas variáveis importantes ao longo do sistema, tais como:
- Vazão efetiva: é a quantidade real de ar que chega ao ponto de consumo (como um cilindro ou atuador), considerando todas as perdas e condições reais do sistema;
- Perdas de carga admitidas: valor máximo de perda de pressão que o projetista aceita ao longo do sistema;
- Pressão a regime: pressão efetiva do sistema durante a operação contínua, o
- E outros mais óbvios.
Desta maneira, considere:
- Comprimento total da linha tronco: 500 m
- Vazão efetiva: 1000 m3/h
- Pressão a regime: 6 bar
- Perdas de carga admitidas: 0,1 bar
- Sem pontos de estrangulamento.

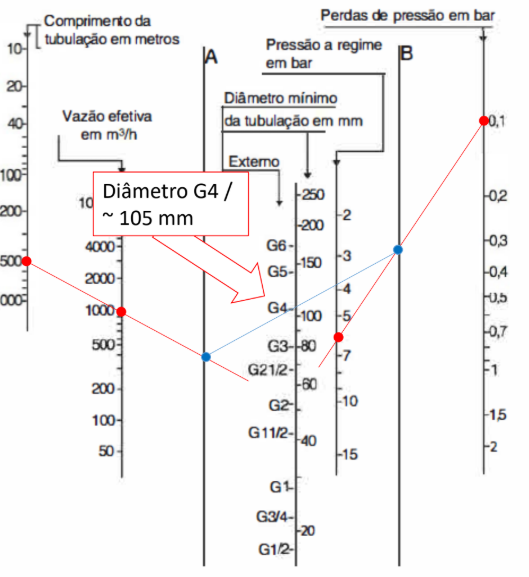

Ao traçar essas informações no nomograma, temos:
Como resultado, a tubulação deve ter 4” (polegadas).
“Ah, mas eu queria mesmo é saber a vazão. Isso não me ajuda”
Calma lá! Lembra que para descobrir o valor em uma terceira coluna, basta marcar duas? Então pronto! Entre com duas variáveis que não sejam a vazão, e aí o nomograma vai lhe fornecer o que você precisa!
“E a perda de carga? Está incompleto”.
Bom, está incompleto porque ainda não terminamos. Vamos ver como considerar perdas de carga.
Perda de carga
Agora, chega o momento de considerar o comprimento do tubo equivalente para perda de carga por singularidades (em metros).

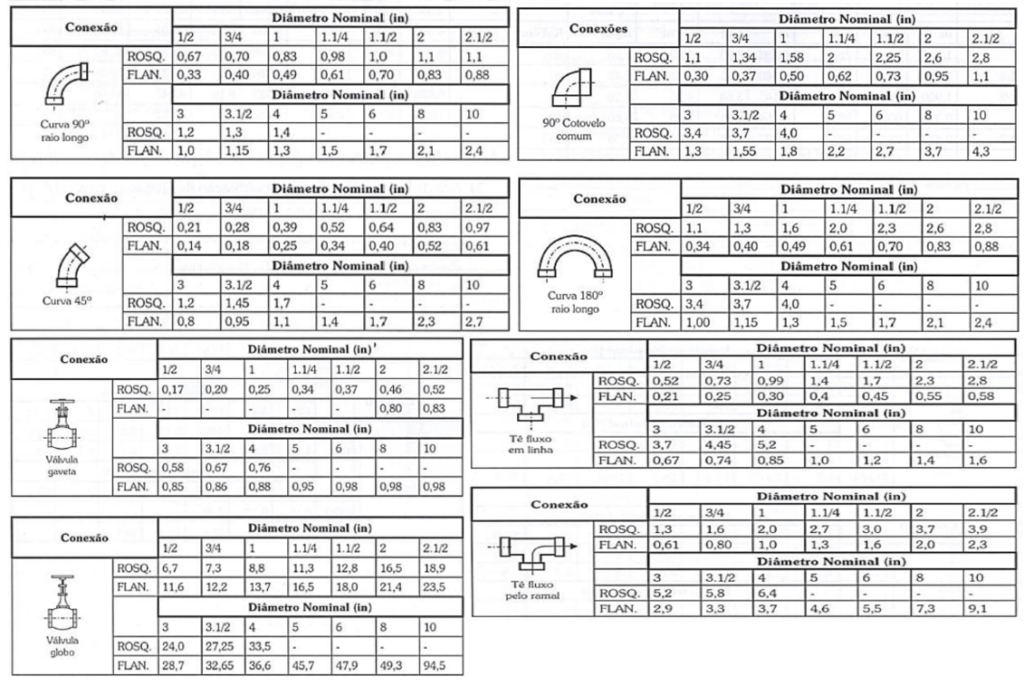

Para isso, você conta com tabelas que fornecem, em função do diâmetro nominal (em polegadas) e o tipo de conexão, a perda de carga (em metros) a ser considerada:
Para considerar essas singularidades no cálculo, basta somá-las ao comprimento total da tubulação.
Por exemplo, vamos supor que com seus dados, você tenha 300 metros de comprimento total linear de tubulação (que desconsidera curvas e válvulas e suas respectivas perdas de carga).
Suponha também que seu sistema possui:
- 10 tês roscados com fluxo ramal;
- 5 tês roscados com fluxo linha;
- 7 válvulas gaveta tipo roscada;
- 5 curvas roscadas de 90° com raio longo.
Essas singularidades devem ser pesquisadas nas tabelas de conexões e convertidas em comprimentos em metros, que serão somadas àqueles 300 metros de comprimento linear de tubulação.
Desta maneira, você pode fixar o diâmetro de tubo que deseja para encontrar qual é a perda de carga consequente.
Se você acha este método complicado, não se preocupe, temos outra solução.
Precisa de componentes confiáveis para reduzir perdas de pressão em sistemas pneumáticos?
Dimensionamento de tubulação – método cálculo
Como vazão está ligada diretamente ao diâmetro da tubulação e sua velocidade, é possível encontrar as variáveis de interesse também através de uma equação:
Onde:
- d: diâmetro mínimo da tubulação (mm);
- Δp: perda de carga admitida (kgf/cm2);
- P: pressão em regime (kgf/cm2);
- Lt: comprimento da tubulação linear (m);
- Q: volume de ar corrente (m3/h).

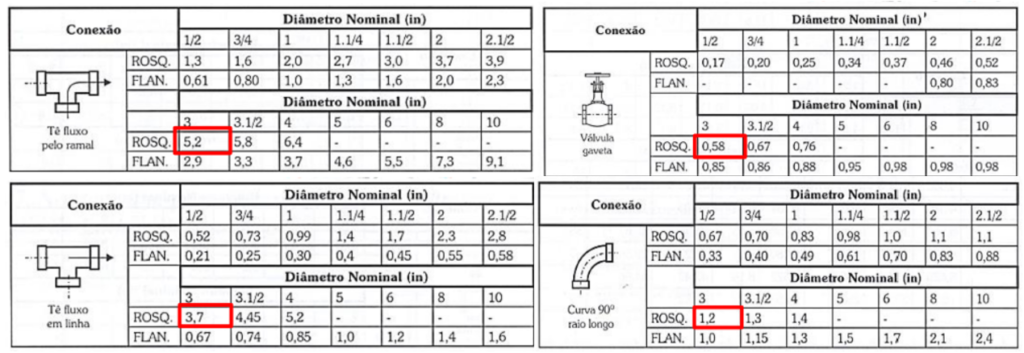

Para resolver o problema anterior com este método, basta isolar a variável “Q” e, na variável “Lt”, somar os 300 metros +:
- 10 x 5,2 = 52 m (tês roscados com fluxo ramal);
- 5 x 3,7 = 18,5 m (tês roscados com fluxo linha);
- 7 x 0,58 = 4,06 m (válvulas gaveta tipo roscada);
- 6 x 1,2 = 7,2 m (curvas roscadas de 90° com raio longo).
Além disso, vale a pena aplicar cerca de 60% na vazão máxima para futuros aumentos de capacidade da sua indústria no futuro, quando ela alcançar horizontes que você ainda não conhece!
Quer otimizar o dimensionamento e melhorar o desempenho do seu sistema pneumático?
FAQ – Vazão e perda de pressão em sistemas pneumáticos
1. O que causa perda de pressão em sistemas pneumáticos?
A perda de pressão ocorre devido ao atrito do ar com as paredes da tubulação (perdas distribuídas) e pela presença de conexões, válvulas e curvas (perdas localizadas).
2. Como calcular a vazão em sistemas pneumáticos?
A vazão pode ser calculada pela relação entre área da tubulação e velocidade do fluido (Q = A × v), ou por meio de métodos como nomogramas e equações de dimensionamento.
3. Por que o dimensionamento da tubulação é importante?
Tubulações mal dimensionadas aumentam a velocidade do ar e as perdas por atrito, reduzindo a eficiência do sistema e prejudicando o desempenho dos equipamentos.
4. Como reduzir perdas de carga na prática?
Utilizando tubulações adequadas, reduzindo o número de conexões e curvas, mantendo filtros limpos e escolhendo componentes de qualidade para o sistema pneumático.
