Muito se fala sobre o sistema pneumático, visto a sua capacidade de exercer movimentos rápidos e repetitivos, estrutura consideravelmente barata, simples e flexível às necessidades que possam aparecer.
No entanto, precisamos lembrar que não há nada ideal neste mundo.
Os problemas podem aparecer tanto naquele momento em que tudo está indo tão bem, como quando a carga de produção se encontra nas alturas, quanto naquele outro momento em que parece ser impossível piorar.
Por este motivo, são valorizados aqueles profissionais que sabem o que e onde procurar para solucionar determinado problema.
Neste contexto, decidimos trazer um problema crítico para sistemas pneumáticos em geral: a perda de pressão.
Quais as causas, impactos e como corrigir este terror dos processos industriais? É isso que você vai aprender neste texto.
Perda de pressão: causas e impactos relacionados

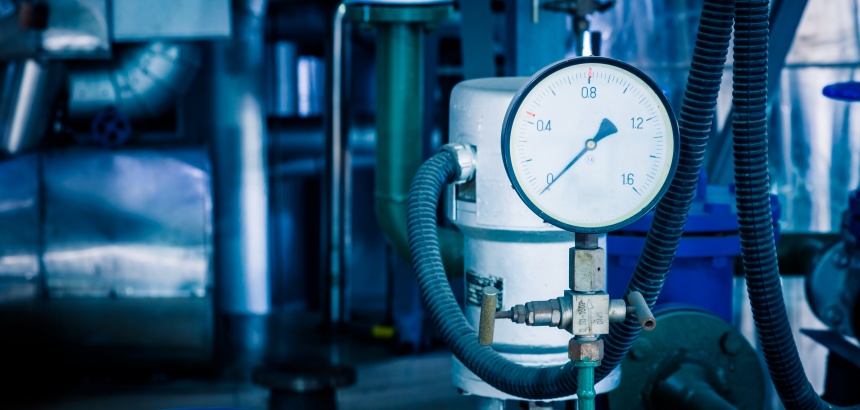

A perda de pressão, literalmente, se trata de quando a pressão do fluido (ar comprimido) é reduzida ao longo do trajeto entre o compressor (aquele que comprime o fluido) e o ponto de consumo.
Antes que você se lembre, eu vou dizer: isso é naturalmente normal em qualquer sistema de escoamento de fluido. Você sabe: resistência ao fluxo dentro das tubulações e suas paredes, perda de carga em suas conexões e curvas, entre outros fatores.
No entanto, estamos falando daquela perda de carga não prevista. Daquela perda excessiva que pode comprometer o desempenho do sistema pneumático.
Em outras palavras, estamos falando de casos em que o compressor fornece uma pressão de 8 bar, enquanto no ponto de distribuição você tem uma indesejada pressão significativamente menor.
Principais causas da perda de pressão
Muitas vezes, procuramos um problema em um ponto distinto, sem perceber que talvez ele seja fruto da combinação de diversos problemas ao longo da rede.

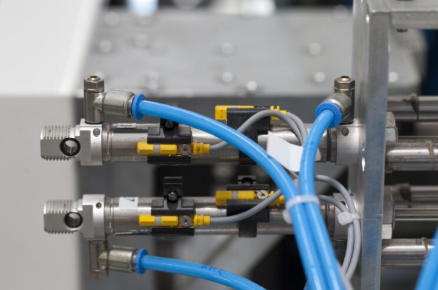

Vazamentos de ar comprimido
Em primeiro lugar, temos o vazamento de ar comprimido, o que não é surpresa para ninguém.
Conexões mal vedadas, mangueiras danificadas, juntas desgastadas e componentes com desgaste interno podem permitir a fuga contínua de ar comprimido.
E não ignore pequenos vazamentos, pois eles não são insignificantes, tornando-se piores ainda quando somados ao longo de toda a planta industrial.
Tubulações mal dimensionadas
Calcule com cuidado qual será o diâmetro das tubulações. Este parâmetro exerce grande influência na perda de pressão do sistema, uma vez que tubos com diâmetro inferior ao necessário vão aumentar a velocidade do ar comprimido — o que intensifica as perdas por atrito ao longo da tubulação.
Além disso, quanto maior a distância entre o compressor e o ponto de consumo, mais importante se torna o dimensionamento correto da rede de distribuição.
Então, se o seu projeto não considerar corretamente a vazão presente ou ainda a expansão futura da planta, não se surpreenda com quedas de pressão.
Excesso de conexões e curvas
Cada componente instalado na linha pneumática — como conexões, cotovelos, válvulas e adaptadores — gera uma pequena resistência ao fluxo de ar.
Quando o sistema possui um número elevado desses elementos, ocorre um aumento acumulado das perdas de carga. Curvas muito fechadas, por exemplo, provocam turbulência no escoamento, reduzindo ainda mais a pressão disponível no ponto de uso.
Por esse motivo, projetos de redes pneumáticas devem sempre buscar trajetos mais diretos e com menor número possível de restrições.

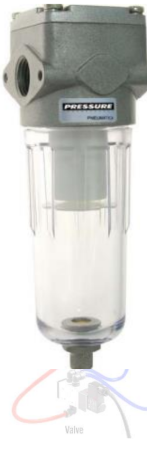

Filtros e reguladores obstruídos
Pode não parecer, mas filtros e reguladores podem causar perda de pressão quando não recebem manutenção adequada.
Os filtros podem acumular partículas, óleo e umidade, o que aumenta a resistência à passagem do ar comprimido.
Como consequência, a pressão disponível após o filtro pode ser significativamente menor.
Já os reguladores, quando mal ajustados ou danificados, podem restringir o fluxo de ar, o que também compromete o desempenho dos atuadores pneumáticos.
Enfrentando problemas de perda de pressão em sistemas pneumáticos?
Impactos da perda de pressão
O desempenho imediato do sistema pneumático é apenas um dos diversos efeitos da perda de pressão.
Entre os principais efeitos, estão:

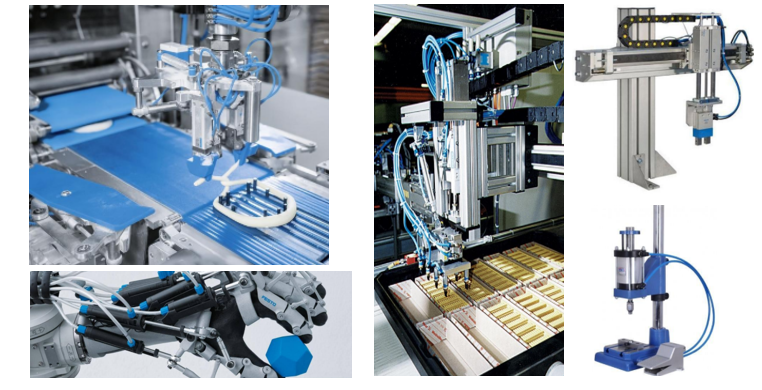

Redução de força dos atuadores pneumáticos
Os cilindros pneumáticos dependem diretamente da pressão que chega neles para que os mesmos executem as suas funções conforme o cálculo realizado e comportamento esperado.
Se tivermos uma pressão reduzida neste ponto, a capacidade de trabalho do atuador também vai diminuir.
Aumento do tempo de processos automatizados
Em projetos de máquinas, as empresas costumam evidenciar a taxa com que algo deve ser realizado.
Por exemplo: “quero que sejam posicionadas e rosqueadas 80 tampas de filtros de água por minuto em determinada etapa do processo”, ou “preciso que 50 cabos de 250 milímetros sejam cortados e decapados em um minuto”.
Neste mercado moderno, onde a competitividade está em todos os cantos, tudo envolve tempo!
Então, agora que você sabe que a perda de pressão reduz a capacidade de trabalho do atuador (aumentando o tempo de processo)… fique esperto e veja os próximos impactos.
Instabilidade de processos automatizados
A instabilidade está ligada ao fator anterior. Nas entrelinhas, estamos falando sobre tempo de resposta.
Como são diversos os pontos de consumo em um sistema pneumático, a perda de pressão faz com que o tempo de resposta em um ponto específico seja inferior ao esperado, atrasando todo o processo posterior.
Maior consumo de energia elétrica
Aqui é onde dói no bolso. Os compressores operam por mais tempo para compensar as perdas de pressão do sistema.
Como identificar perdas de pressão
Duas palavras definem este trecho do texto: medição e análise.
A identificação da perda de pressão geralmente envolve medições ao longo da rede pneumática.
Outra prática utilizada é comparar a pressão na saída do compressor com a pressão nos pontos de consumo. Se as diferenças forem muito grandes, existe perda excessiva no sistema e demanda mais da sua atenção.
Outras técnicas incluem:
- inspeção auditiva para identificar vazamentos
- uso de detectores ultrassônicos de vazamento
- monitoramento da pressão em diferentes pontos da rede
- análise do comportamento de ciclos pneumáticos
Não podemos deixar de mencionar que a manutenção preventiva é fundamental nesse processo. Afinal, nada melhor que identificar problemas antes que eles afetem a produção, não é mesmo?
Como corrigir a perda de pressão
Aqui está o ponto principal deste texto: como corrigir a perda de pressão?
Bem, vimos que a perda de pressão tem causas distintas. Assim, a correção depende da causa específica do problema.
No entanto, algumas ações são amplamente utilizadas na indústria. Veja:
Eliminação de vazamentos
Não faça gambiarras. Realize inspeções periódicas e substitua conexões, mangueiras ou vedações danificadas.
Entre um turno e outro, avalie o processo. Entre ciclos grandes de processo, faça uma análise mais completa. Programas de detecção e correção de vazamentos podem gerar economia significativa de energia.
Redimensionamento da rede pneumática
Nem sempre a perda de pressão ocorre por problemas em conexões, válvulas, compressores, etc.
Em sistemas antigos ou ampliados ao longo do tempo, pode ser necessário revisar o dimensionamento das tubulações.
A substituição de trechos com diâmetro inadequado pode reduzir drasticamente as perdas de carga e melhorar o desempenho geral do sistema.
Manutenção dos componentes de preparação do ar
Note que o fabricante recomenda limpar e substituir os filtros periodicamente.
Além disso, os reguladores e unidades de tratamento de ar também devem ser verificados para garantir que estejam operando dentro das condições corretas.

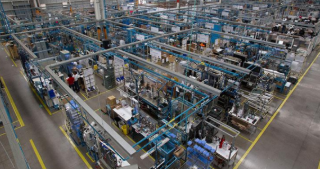

Otimização do layout da rede
Sempre que possível, a rede pneumática deve ser projetada para reduzir trajetos longos, curvas desnecessárias e excesso de conexões.
Conclusão
Não aceite a perda de pressão excessiva em sistemas pneumáticos como algo natural. É como ter um carro bom e promissor, mas que consome mais combustível do que o comum e também apresenta um desempenho inferior ao prometido.
A perda de pressão em sistemas pneumáticos é um problema comum na indústria, mas você pode reduzi-la ao optar por boas práticas de projeto, manutenção e monitoramento.
Está enfrentando perda de pressão e queda de desempenho no seu sistema pneumático?
FAQ – Perda de pressão em sistemas pneumáticos
1. O que causa perda de pressão em sistemas pneumáticos?
As principais causas incluem vazamentos de ar, tubulações mal dimensionadas, excesso de conexões e curvas, além de filtros e reguladores obstruídos.
2. A perda de pressão é sempre um problema?
Não. Uma pequena perda é natural em qualquer sistema. O problema ocorre quando a perda é excessiva e compromete o desempenho dos equipamentos.
3. Como identificar perda de pressão no sistema pneumático?
Por meio de medições ao longo da rede, comparação entre pressão do compressor e pontos de consumo, além de inspeções para detectar vazamentos e análise do comportamento dos ciclos.
4. Quais são os impactos da perda de pressão?
Redução da força dos atuadores, aumento do tempo de processo, instabilidade operacional e maior consumo de energia elétrica.
