As conexões pneumáticas são elementos extremamente comuns, e conhecê-los é primordial para dar sequência no seu crescimento profissional dentro de qualquer empresa, visto que hoje são raras as máquinas e equipamentos que não são automatizados.
No entanto, assim como qualquer abordagem prática do cotidiano, é preciso mais do que conhecer cada uma das principais conexões pneumáticas que podem ser necessárias para as operações industriais.
É preciso, também, saber escolhê-las. Principalmente quando estamos diante de um ambiente mais “agressivo”, como aqueles que submetem os sistemas pneumáticos à alta pressão e vibração.
Por isso, decidimos fazer este texto especialmente para você, estudante ou recém formado que está prestes a entrar no mercado de trabalho e também profissional que já detém conhecimento da área industrial em geral ou da automação em específico.
Chega de comprometer a fluidez dos processos por meio de tentativas que possam falhar. Veja, a partir de agora, como escolher conexões pneumáticas seguras para ambientes de alta pressão e vibração.
Entenda o que caracteriza um ambiente de alta pressão e vibração
Caso você não saiba, as aplicações industriais convencionais em sistemas pneumáticos envolvem pressões que variam de 6 a 10 bar.
No entanto, operações especiais podem operar com pressões superiores, além do risco de apresentarem picos transitórios que podem ser causados por acionamento brusco de válvulas, variações repentinas de carga e até partidas rápidas.
Já sobre a vibração, diversas máquinas são instaladas em ambientes sujeitos à vibração constante. A própria máquina pode ser a causadora deste problema.
Afinal de contas, máquinas possuem partes rotativas que podem estar desbalanceadas. Além disso, espera-se que outras máquinas como prensas, sistemas de transporte e máquinas móveis vão vibrar.
Mas, quando misturamos vibração contínua, impactos mecânicos, picos de pressão e pressão elevada, o cenário se torna propício para falhas prematuras.
Principais riscos ao utilizar conexões inadequadas

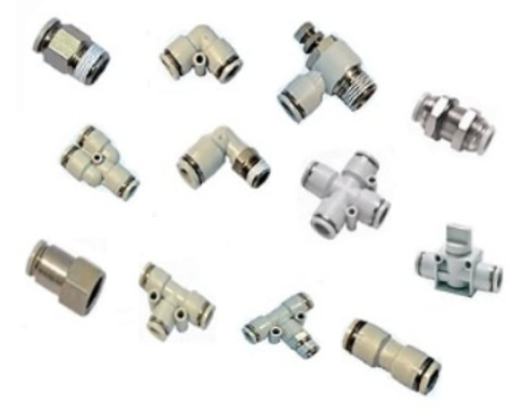

As conexões pneumáticas são elementos utilizados para conectar mangueiras em outras (de mesmo ou diferente diâmetro), manômetros, atuadores, entre outros.
A escolha incorreta deste elemento pode gerar problemas sérios, que vão além de simples vazamentos.
Entre os riscos mais comuns estão:
- Afrouxamento gradual da rosca devido à vibração
- Micro Vazamentos progressivos
- Extrusão ou desgaste do anel de vedação
- Trincas por fadiga mecânica
- Desconexão acidental da mangueira
Não raro, falhas em ambientes de alta pressão podem resultar em ejeção da mangueira ou chicoteamento. Este é um risco à segurança do operador que deve ser evitado.
Critérios técnicos para escolher conexões pneumáticas seguras
Escolher as conexões pneumáticas de forma correta é mais do que um diferencial, é um critério de qualidade que garante a constância operacional e a segurança dos colaboradores.
Veja, agora, quais são os critérios mais relevantes para executar para essa ação.
1. Pressão nominal da conexão (PN)
A pressão máxima suportada é uma informação fornecida pelo fabricante. Nunca considere apenas a pressão média para selecionar alguma conexão.
Ao invés disso, considere:
- Pressão máxima de operação
- Picos transitórios
- Fator de segurança
Além disso, não se esqueça o quão interessante é a conexão operar com margem de segurança, evitando trabalhar próxima ao seu limite estrutural.
2. Material da conexão
O material da conexão é de grande relevância, considerando as condições encontradas no ambiente de instalação do sistema pneumático.
Os principais materiais são:
Latão niquelado
Apresenta boa resistência à corrosão e custo acessível. Muito utilizado em aplicações gerais (ambientes industriais moderados).
Aço carbono
Já a conexão de aço carbono é utilizada quando há maior exigência mecânica. No entanto, essa conexão pode necessitar proteção contra corrosão.
Aço inoxidável
Se você busca segurança em aplicações com alta exigência estrutural e sanitária, ou em ambientes corrosivos, vá de aço inoxidável.
Polímeros de engenharia
Leves e resistentes, porém mais indicados para pressões moderadas e ambientes com menor severidade vibratória.
Em ambientes com maior vibração, opte por conexões metálicas. Essas tendem a oferecer maior robustez estrutural.
3. Tipo de rosca e sistema de vedação
Muitas pessoas acham que a rosca de conexões é igual a de parafusos, barras ou tubos roscados.
No entanto, essas conexões têm roscas diferentes. Seus diâmetros, quando medidos com um paquímetro que seja, vai se diferenciar das medidas em polegadas que você conhece.
Neste contexto, a escolha da rosca influencia diretamente na estanqueidade e na resistência ao afrouxamento.
Portanto, ao escolher conexões, pesquise sobre:
- Rosca BSP
- Rosca NPT
- Rosca métrica
Para saber mais sobre o assunto, clique aqui e seja direcionado para um texto específico do nosso blog.
Para todo caso, é importante saber que roscas cônicas, como a NPT, promovem vedação por interferência.
Já conexões pneumáticas com O-ring oferecem vedação mais controlada e menor risco de micro vazamentos.
Em aplicações com vibração intensa, conexões com vedação por O-ring face seal ou sistemas de vedação integrados tendem a apresentar melhor desempenho.
Precisa de componentes confiáveis para sistemas pneumáticos em ambientes industriais exigentes?
Tipos de conexões mais indicadas para ambientes severos
Para todo caso, é importante que o componente a ser escolhido atende a diretrizes de segurança como as definidas na ISO 4414, que aborda sobre requisitos de segurança para sistemas pneumáticos.
Mas, em aplicações críticas, priorize:
- Conexões roscadas metálicas reforçadas
- Conexões com sistema de travamento mecânico
- Conexões com anel de retenção reforçado
- Modelos industriais de alta pressão certificados
A importância da instalação correta
Instalações mal executadas resultam em paradas não programadas. Muitas vezes essas instalações mal feitas não são identificadas na fase de teste, onde o sistema é “perfeito”, sem todas as perturbações e eventos que podem ocorrer no ambiente fabril, na prática.
Erros comuns na instalação incluem:
- Excesso de fita veda rosca
- Torque inadequado (excesso ou insuficiência)
- Mangueiras sem suporte ou com tração constante
- Ausência de abraçadeiras ou suportes intermediários
E quando falamos de ambientes com alta vibração, todo cuidado é pouco. Neste caso, orientamos a:
- Minimizar comprimentos livres de mangueira
- Utilizar suportes mecânicos
- Garantir alinhamento correto da tubulação
- Aplicar torque conforme especificação do fabricante
Manutenção preventiva e inspeção
É um erro e tanto discorrer sobre como escolher conexões pneumáticas para determinados ambientes se também não mencionarmos boas práticas que os mantém íntegros o maior tempo possível.
E o segredo não pode ser outro senão realizar inspeções e manter uma manutenção preventiva estratégica.
Fique atento a:
- Pequenos vazamentos
- Manchas de óleo ou sujeira acumulada
- Folgas na conexão
- Deformação da mangueira próxima ao encaixe
- Atrasos em respostas de atuadores
Considerações finais
Portanto, as conexões pneumáticas não podem ser vistas apenas como acessórios de sistema. Esses elementos são cruciais para o funcionamento de processos industriais e, em ambientes de alta pressão e vibração, elas se tornam elementos críticos para:
- Segurança operacional
- Confiabilidade do processo
- Redução de manutenção corretiva
- Eficiência energética
Quer aumentar a confiabilidade e a segurança dos seus sistemas pneumáticos industriais?
FAQ – Conexões pneumáticas industriais
1. O que são conexões pneumáticas?
São componentes utilizados para interligar mangueiras, válvulas, manômetros, atuadores e outros elementos de um sistema pneumático, garantindo vedação e condução segura do ar comprimido.
2. Como escolher conexões pneumáticas para alta pressão?
É importante considerar fatores como pressão nominal da conexão, material de fabricação, tipo de rosca, sistema de vedação e presença de vibração no ambiente de operação.
3. Qual material é mais indicado para conexões pneumáticas industriais?
Em ambientes mais severos, conexões metálicas como latão niquelado, aço carbono ou aço inoxidável costumam oferecer maior resistência mecânica e durabilidade.
4. Vibração pode causar falhas em conexões pneumáticas?
Sim. Vibração constante pode causar afrouxamento de roscas, desgaste de vedação e até desconexão da mangueira. Por isso é essencial escolher conexões adequadas e realizar a instalação e manutenção corretas.
