Ambientes industriais exigem confiabilidade, eficiência e segurança em seus processos, isso é fato.
Válvulas, instrumentos de medição, conexões, atuadores e outros elementos industriais fazem parte de sistemas que chamam atenção neste contexto, visto que operam em condições críticas de pressão, temperatura, vibração e em meios agressivos.
Neste cenário, um detalhe que à primeira vista parece “bobo”, faz toda diferença para o desempenho dos sistemas: a rosca.
Não estamos falando de compatibilidade mecânica. Conhecer os tipos de roscas utilizados em válvulas e conexões industriais vai além disso.
Trata-se de evitar vazamentos, falhas prematuras, dificuldades de montagem e até acidentes operacionais.
Em outras palavras, especificar corretamente os componentes industriais não é o suficiente se a rosca incorreta for escolhida.
Por isso, trouxemos uma informação valiosa à respeito deste assunto para você. Mas, antes de apresentarmos as características de cada padrão, você precisa entender por que existem diferentes tipos de roscas e qual é o papel de cada uma dentro da indústria.
Por que existem diferentes tipos de roscas industriais?
Essa é uma dúvida bastante comum. Por que não padronizar?
Bem, diferentemente das roscas que estamos habituados, como as utilizadas em parafusos estruturais que têm a função de fixação mecânica, as roscas industriais aplicadas em válvulas e conexões têm como objetivo principal a vedação de fluidos.
E o fato de diferentes roscas existem se deve à evolução da indústria ao longo dos anos e em diferentes regiões. Locais distintos no mundo acabaram desenvolvendo seus próprios padrões normativos, considerando:
- Métodos de vedação disponíveis à época
- Materiais utilizados
- Tipos de fluido e faixas de pressão
- Facilidade de usinagem e inspeção
- Padronização regional e normativa
Por isso as roscas não são padronizadas: múltiplos padrões de roscas coexistem.
Por que as roscas industriais são diferentes das roscas métricas convencionais
Em outras palavras, as roscas que estamos acostumados a ver aqui no Brasil, na maioria das vezes para aplicações de fixação, é a métrica ISO.
Essas são comuns em parafusos e porcas, sendo projetadas para resistir a esforços mecânicos, como tração e cisalhamento. Mas, espere, você ainda pode encontrá-las para aplicações de conexões.
Essas roscas são:
- São paralelas
- Não possuem função de vedação
- Dependem do aperto mecânico e do atrito entre as superfícies
Já das roscas industriais para válvulas e conexões esperamos algo diferente, visto a necessidade de vedar. Esses elementos:
- Podem ser cônicas ou paralelas
- Muitas vezes participam diretamente do processo de vedação
- São projetadas para trabalhar com pressão interna
- Podem exigir elementos adicionais de vedação, como fita PTFE, veda-rosca ou anéis O-ring
Essa diferença funcional explica por que não é possível tratar uma rosca industrial como um simples “parafuso maior”.
Precisa de válvulas, conexões pneumáticas ou componentes já compatíveis com padrões NPT, BSP, ISO ou SAE?
Principais padrões de roscas utilizadas em válvulas e conexões industriais
Nos sistemas industriais, especialmente em válvulas, os padrões mais comuns incluem:
- NPT (National Pipe Thread)
- NPTF (Dryseal)
- BSPP (British Standard Pipe Parallel)
- BSPT (British Standard Pipe Tapered)
- Rosca Métrica ISO (M)
- SAE ORB (O-Ring Boss)
- JIC 37°
- DIN 2353 (rosca métrica com anel de corte)
Vejamos alguns detalhes importantes acerca dos principais padrões mais recorrentes em válvulas e equipamentos de processo.

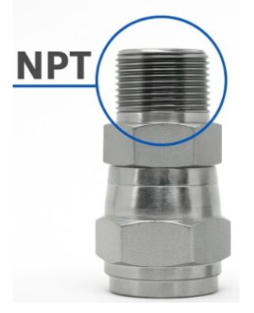

Rosca NPT
Vamos começar pela rosca NPT. Essa rosca se trata de um padrão americano amplamente utilizado em sistemas hidráulicos, pneumáticos e de processo.
Sua principal característica é o formato cônico, que é facilmente observável. Por meio dessa geometria, a vedação ocorre pelo contato entre os flancos da rosca durante o aperto.
Ela é muito comum em válvulas industriais devido à sua simplicidade, disponibilidade global e facilidade de instalação.
No entanto, seu formato cônico não é suficiente para garantir vedação. Por isso, ela acompanha elementos adicionais de vedação, como fita PTFE ou pasta veda-rosca.
Rosca NPTF (Dryseal)
O nome NPTF pode gerar confusão e pelo nome parecido com o do NPT, mas o NPTF se trata de uma variação, possuindo também cônica para tornar a vedação metal-metal mais eficiente.
Em teoria, o NPTF dispensa o uso de vedantes adicionais, mas no contexto prático da indústria utiliza-se vedantes como medida de segurança.
Esse tipo de rosca é comum em aplicações onde a vedação precisa ser mais confiável e controlada.

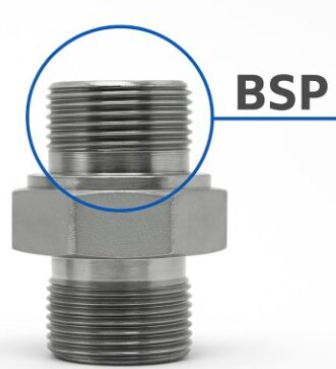

Rosca BSP: BSPP e BSPT
O padrão BSP (British Standard Pipe) é amplamente utilizado na Europa, Ásia e em diversos mercados internacionais.
Você pode encontrar duas formas dessa rosca:
- BSPP (paralela): a vedação não ocorre pela rosca em si, mas por meio de um anel de vedação, O’ring ou face plana.
- BSPT (cônica): semelhante à NPT no conceito de vedação por interferência, porém com ângulo e perfil diferentes.
Caso o dispositivo de rosca esteja apenas descrevendo “BSP”, sem nenhuma letra posterior, é comum que esteja se tratando da BSPP (rosca paralela).
Mas, se você tem dúvidas sobre isso, não se deixe levar pelo feeling e pergunte.
Além disso, vale dizer que embora a aparência de ambas sejam semelhantes, as roscas BSP e NPT não são intercambiáveis, o que torna o conhecimento desses padrões essencial para evitar erros de montagem.
Rosca Métrica ISO (M)
Sim, a rosca métrica ISO também aparece em válvulas e equipamentos industriais e você vai se deparar com elas especialmente em aplicações normalizadas por normas europeias ou em sistemas que utilizam conexões com vedação por O-ring ou face plana.
Nesses casos, a rosca atua principalmente como elemento de fixação, enquanto a vedação ocorre em outra região da conexão.

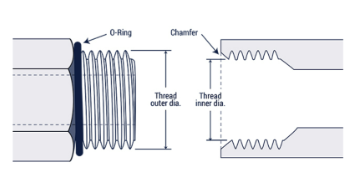

SAE ORB (O-Ring Boss)
O padrão SAE ORB talvez seja o menos conhecido entre os citados até então, devido à sua aplicação: é muito utilizado em sistemas hidráulicos de alta pressão.
Essa rosca é paralela e utiliza um anel O’ring alojado em um rebaixo, garantindo vedação confiável, repetibilidade de montagem e excelente desempenho contra vazamentos.
Essa rosca, apesar de ser mais comum em hidráulica, também pode ser encontrada em válvulas específicas e blocos manifolds.
Comparação entre os principais tipos de rosca
| Padrão | Tipo de rosca | Vedação | Intercambiável |
| NPT | Cônica | Rosca+vedante | Não |
| NPTF | Cônica | Metal-metal | Não |
| BSPP | Paralela | O’ring ou face | Não |
| BSPT | Cônica | Rosca | Não |
| ISO (métrica) | Paralela | Externa à rosca | Não |
| SAE ORB | Paralela | O’ring | Não |
Conclusão
Roscas industriais são mais do que detalhes construtivos. Essa característica passa quase despercebido, mas garante parte da segurança, estanqueidade e confiabilidade dos sistemas de processo.
Em válvulas, em que o bloqueio de fluidos faz parte de sua função crítica, a escolha correta do padrão de rosca evita vazamentos, perda de eficiência e riscos operacionais.
Evite retrabalho, vazamentos e incompatibilidades de rosca.
FAQ – Perguntas frequentes sobre roscas industriais
1. Posso misturar rosca NPT com BSP?
Não. Apesar da aparência semelhante, possuem ângulo, passo e perfil diferentes. A mistura causa vazamentos e danos às conexões.
2. Rosca cônica sempre veda sozinha?
Nem sempre. Muitas aplicações ainda exigem fita PTFE, vedante líquido ou pasta veda-rosca para garantir estanqueidade.
3. Como identificar o padrão de rosca correto?
Consulte o desenho técnico do equipamento, normas do fabricante ou utilize instrumentos de medição como calibradores de rosca.
