O sistema hidráulico é muito comum dentro do ambiente industrial, pois possui uma variedade muito grande de aplicações úteis para o andamento dos processos. Especificamente, estamos falando de um elemento responsável por gerar energia através de fluidos sob pressão, o qual garante o funcionamento de diversos procedimentos.
Tudo isso de maneira bastante segura e eficaz. Afinal de contas, sistemas hidráulicos não geram faíscas e tem um funcionamento bastante simples — o que é ótimo, haja vista toda a sua capacidade e utilidade. Em suma, são diversos os benefícios desse tipo de sistema. Mas, para discorrer mais sobre sistemas hidráulicos, é preciso entender um pouco mais sobre o seu funcionamento. Com isso, eu te convido a me acompanhar nesta leitura. Confira, a partir de agora, o que é um sistema hidráulico e como ele funciona.
O que é um Sistema Hidráulico
Os sistemas hidráulicos são aqueles que utilizam fluidos líquidos para gerar energia dentro da indústria. Mas, é preciso dar atenção ao contexto. Neste caso, estamos falando de energia que será utilizada para gerar movimento preciso de cilindros hidráulicos que sustentarão grandes cargas, se distinguindo da energia utilizada para movimentar pás em usinas hidrelétricas, que por sua vez geram energia elétrica.
Em outras palavras, quando o assunto é força, esses sistemas são os principais responsáveis em dar conta do recado, sendo o principal meio para movimentar médias e grandes máquinas no setor produtivo de uma indústria. E para você que pensa que nunca teve contato com esse sistema, saiba que ele se faz presente em veículos, elevadores e, até mesmo, aeronaves. Ou seja, é mais comum do que parece!
Com isso, já conseguimos notar que estamos falando de um sistema seguro e estável, uma vez que suas atividades requerem tamanha responsabilidade. Ainda, você pode se perguntar: como será possível gerar tamanha energia que seja capaz de movimentar essas máquinas e veículos?
Bom, a resposta está na pressurização de fluidos, que normalmente é o óleo. O óleo, sendo um fluido incompressível, recebe a pressão do equipamento que o pressuriza — a bomba hidráulica — e esse processo garante a energia necessária para a realização dos processos. No entanto, somente a bomba não compõe todo o sistema hidráulico e as suas necessidades. Para que todo trabalho seja exercido de forma controlada, os sistemas hidráulicos contam com uma série de componentes. Conheça cada um deles para entender como funciona esse sistema.
Como Funciona um Sistema Hidráulico
Veja como funciona um sistema hidráulico através dos componentes descritos abaixo.
Reservatório
O reservatório é o componente que cumprirá a função de reter e armazenar o fluido que é utilizado em um sistema hidráulico.
Além disso, esse componente ainda facilita a limpeza e a manutenção do armazenado que, em funcionamento, é extraído do tanque e que retorna para esse mesmo reservatório após cumprir o seu papel.
Outro ponto pouco citado, é que o reservatório auxilia — e muito — na dissipação de calor gerado durante a operação ao separar bolhas de ar e ao decantar partículas sólidas. Isso previne falhas prematuras nos demais componentes.
Motor
O motor nada mais é do que uma peça que funciona a partir da eletricidade. Ele será o grande responsável por acionar a bomba para iniciar os processos dentro de um sistema hidráulico.
Bomba
A bomba é o componente que cumprirá a tarefa de transformar toda a energia mecânica em energia hidráulica. O que só é possível através do movimento do fluido dentro do sistema.
E quando falamos sobre bombas presentes em sistemas hidráulicos, precisamos ressaltar que vão existir vários tipos delas. Além de peças como engrenagem, palheta e pistão.
Sendo que, todas as diferenças, em relação aos tipos, vão existir em função das diferentes aplicações.
De forma mais técnica, podemos destacar:
- Bombas de engrenagem: simples, econômicas, mas com eficiência volumétrica limitada. Podem ser de engrenamento externo ou interno;
- Bombas de palheta: oferecem funcionamento mais silencioso e regular. Podem ser de palhetas de vazão fixa ou variável;
- Bombas de pistão axial ou radial: suportam pressões elevadas, com alta eficiência mecânica e volumétrica.
A escolha correta impacta diretamente na performance, consumo de energia e vida útil do sistema.
Válvulas
As válvulas presentes em um sistema hidráulico vão cumprir o papel de abrir, parar e direcionar o fluxo de fluidos do sistema. Elas vão exercer essa função para que haja o controle da pressão máxima e controle de fluxo nas tubulações.
Portanto, este é um dispositivo muito importante no que se refere à segurança e controle do processo.
Entre as principais categorias estão:
- Válvulas direcionais: controlam o caminho do fluido. A comutação de suas diferentes posições faz com que o fluido percorra diferentes vias (entradas e saídas dispostas na mesma). Uma válvula 4/3 vias, por exemplo, possui 3 direções e 4 vias — veja abaixo.
- Válvulas de pressão: protegem contra sobrepressão (ex.: válvula de alívio).
- Válvulas de vazão: regulam a velocidade de movimento dos atuadores, já que restringem ou liberam a passagem de fluido conforme a necessidade.
Essa classificação permite entender melhor o papel de cada dispositivo dentro da lógica hidráulica.
Atuadores
Por fim, existem os atuadores que completam a lista dos componentes mais importantes dentro de um sistema hidráulico.
São eles os responsáveis por fazer a conversão do fluido — energia hidráulica em energia mecânica.
Os cilindros hidráulicos, chamados de atuadores lineares, podem ser substituídos por motores hidráulicos rotativos, que transformam a energia do fluido em torque contínuo, sendo aplicados em guinchos, esteiras transportadoras e sistemas de giro de máquinas pesadas.
Fluido Hidráulico
O fluido é o verdadeiro meio de transmissão de energia em sistemas hidráulicos, e suas propriedades determinam o desempenho geral do circuito.
Entre as características críticas estão:
- Viscosidade: afeta diretamente a eficiência e a lubrificação dos componentes;
- Índice de viscosidade: indica a estabilidade da viscosidade em diferentes temperaturas;
- Ponto de fulgor: relacionado à segurança contra inflamabilidade;
- Resistência à oxidação e propriedades antiespumantes: evitam degradação prematura e falhas por cavitação.
Com isso, não podemos deixar de mencionar a importância de manter a limpeza no sistema, já que partículas sólidas ou presença de água podem provocar desgaste em válvulas e bombas, obstrução de passagens e perda de precisão.
Então, não se esqueça: filtros adequados e a troca periódica do fluido são práticas indispensáveis de manutenção.
Como funciona o controle de fluxo

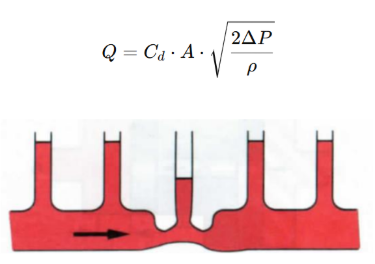

Para entender como funciona o controle de fluxo, basta associar a equação de orifício à imagem abaixo, uma vez que essa mostra a relação da queda de pressão no fluido com a sua vazão (ou a diminuição da área de passagem de fluido) .
Q: vazão;
Cd: coeficiente de descarga;
A: área de passagem;
ΔP: diferença ou queda de pressão no dispositivo.
Portanto, através de uma analogia básica, se a área de passagem diminui, a vazão se comporta proporcionalmente.
Quais são os diferentes tipos de Sistemas Hidráulicos
Agora você já sabe como funciona um sistema hidráulico, certo?
Bom, não necessariamente. E a razão de dizermos isso é que é preciso considerar outras coisas para definir com exatidão o funcionamento de um sistema hidráulico.
Acontece que não existe um único tipo de sistema hidráulico que é capaz de atender todo tipo de operação. Existem vários deles, cada um com suas diferentes características técnicas e de aplicação.
E é sobre isso que vamos nos aprofundar um pouco mais a seguir, falando brevemente sobre os principais tipos de sistemas hidráulicos que existem no mercado.
Confira:
1. Sistemas Hidráulicos de Circuito Aberto
Os sistemas hidráulicos de circuito aberto são os mais comuns e utilizados em uma ampla variedade de aplicações, desde a indústria até a agricultura.
Nesse tipo de sistema, o fluido hidráulico é bombeado para o atuador e depois retorna ao reservatório, criando um circuito aberto. As aplicações mais comuns incluem guindastes, escavadeiras, carregadeiras e outras máquinas pesadas.
2. Sistemas Hidráulicos de Circuito Fechado
Os sistemas hidráulicos de circuito fechado são usados em aplicações que exigem um maior controle de precisão, como em equipamentos médicos e robótica.
Nesse tipo de sistema, o fluido hidráulico é bombeado para o atuador e depois retorna ao sistema, criando um circuito fechado.
3. Sistemas Hidráulicos de Alta Pressão
Os sistemas hidráulicos de alta pressão são utilizados em aplicações que requerem alta potência, como prensas hidráulicas e sistemas de injeção de plástico.
Esses sistemas são capazes de gerar pressões muito elevadas, o que permite a realização de trabalhos com grande força e precisão.
4. Sistemas Hidráulicos de Baixa Pressão
Os sistemas hidráulicos de baixa pressão são utilizados em aplicações que requerem menor potência, como sistemas de direção hidráulica em automóveis e sistemas de elevação em empilhadeiras.
Esses sistemas são projetados para trabalhar com pressões mais baixas, o que permite que sejam mais compactos e leves.
Aplicações Avançadas em Sistemas Hidráulicos
Os sistemas hidráulicos não se limitam apenas a aplicações convencionais. Eles também estão presentes em setores altamente tecnológicos e estratégicos:
- Metalurgia: prensas hidráulicas utilizadas em estampagem de chapas e conformação de peças.
- Indústria de plásticos: sistemas de injeção que dependem de hidráulica de alta precisão para moldagem.
- Mineração e construção: escavadeiras, guindastes e carregadeiras que exigem grande força em espaços reduzidos.
- Energia renovável: turbinas eólicas que utilizam sistemas hidráulicos para controle de pitch das pás.
- Aviação: controles de voo e trens de pouso são operados por circuitos hidráulicos de alta confiabilidade.
Outro recurso avançado é o uso de acumuladores hidráulicos, que permitem armazenar energia sob pressão, absorver choques e suavizar variações de carga. Esse tipo de solução aumenta a eficiência, melhora a segurança e prolonga a vida útil dos componentes.
Conclusão
Nota-se neste texto que os sistemas hidráulicos representam um dos pilares mais confiáveis e eficientes da indústria moderna.
A sua capacidade de transmitir grandes forças em espaços compactos, associada ao controle preciso e à flexibilidade de aplicação, explica por que eles continuam sendo a escolha predominante em setores que exigem potência, precisão e durabilidade.
Ao mesmo tempo, não podemos ignorar o papel da manutenção preventiva, da filtragem de fluidos e da conformidade com normas internacionais, que asseguram não só a longevidade do sistema, mas também a segurança dos operadores e da planta industrial.
Assim, investir em um sistema hidráulico bem projetado e bem mantido significa mais do que garantir força e movimento: é também promover produtividade, reduzir custos de parada e elevar a competitividade no mercado.
