Nas grandes indústrias, a produtividade e a qualidade dos produtos são indicadores que têm tido a sua garantida atribuída cada vez mais às máquinas.
Nota-se, cada vez menos, o “dedo” do ser humano na linha de produção. Muitos se acostumaram com este fato, mas isso se tornou um grande problema, principalmente para a perspectiva de contratação e retenção de talentos pelas empresas.
Acontece que a indústria moderna tem exigido o contrário! Ela tem dado preferência às pessoas que buscam se integrar ao sistema com que vão vivenciar.
Em outras palavras, a indústria busca profissionais que saibam com o que estão lidando, de forma que possam agregar tanto na melhoria quanto na resolução de problemas que possam ocorrer no sistema automatizado.
E existem duas formas de atender às expectativas da indústria. A primeira é aprendendo por meio de conhecimento tácito, na raça, vivenciando o dia a dia da produção.
A outra, e não menos importante, é por conhecimento explícito — métodos teóricos embasados, descritos em manuais, procedimentos e fontes confiáveis.
Neste contexto, o objetivo do texto de hoje é ajudá-lo por meio da segunda maneira, especialmente no que diz respeito à forma que válvulas e atuadores se integram aos CLPs em sistemas de controle.
Um breve resumo
Pode-se dizer que a integração entre válvulas, atuadores e sistemas de controle é um dos pilares da automação industrial moderna.
Estamos falando de algo maior do que simplesmente abrir ou fechar uma válvula para permitir ou restringir a passagem de fluxo de fluido.
A automação lida com elementos que passam a operar de forma coordenada, inteligente e responsiva, e justamente por meio do comando de controladores, como o CLP (Controlador Lógico Programável).
Uma vez que ocorra a integração entre esses elementos, os processos atingem um nível de transformação que distancia significativamente dos processos manuais, em especial, devido à precisão, repetibilidade e segurança operacional.
Arquitetura básica da integração
A integração entre os elementos ocorre dentro de uma arquitetura de controle, que diz respeito à forma em que os elementos se organizam e interagem, seja do ponto de vista físico ou do lógico.
Neste caso, a arquitetura de controle é composta por três níveis principais:
1. Dispositivos de campo (Field Level)
Estes dispositivos são responsáveis pela ação direta no processo físico. Neste caso, Incluem:
- Válvulas de controle (globo, esfera, borboleta)
- Atuadores pneumáticos, elétricos ou hidráulicos
- Sensores (pressão, vazão, temperatura, posição)
2. Nível de controle (Control Level)
No nível de controle, encontramos, por exemplo, o CLP, que é considerado o “cérebro” do sistema.
Assim, o nível de controle:
- Recebe sinais dos sensores (entradas)
- Processa a lógica de controle (ex: PID)
- Envia comandos para atuadores (saídas)
3. Nível supervisório (Supervisory Level)
Normalmente composto por sistemas como o SCADA, que permitem:
- Monitoramento em tempo real
- Interface homem-máquina (IHM)
- Registro de dados e alarmes
Como ocorre a comunicação entre os elementos: tipos de sinais e comunicação
Você já parou para pensar em como os elementos se comunicam entre si?
Pois bem, se a resposta é “não”, este texto também lhe informará quanto a isso.
A comunicação entre CLPs, válvulas e atuadores pode ocorrer de diferentes formas:
Sinais analógicos
Sinais analógicos são bastante utilizados para controle proporcional (como a posição da válvula), e o padrão mais comum é com sinais de 4 a 20 mA.
Sinais digitais
Já os sinais digitais funcionam de forma binária: ligado/desligado. São bastante utilizados em válvulas on/off (solenoides).
Redes industriais (Fieldbus)
Aqui abrange protocolos que permitem comunicação bidirecional avançada, como:
- Modbus
- Profibus
- Ethernet/IP
Precisa de componentes confiáveis para integração entre válvulas, atuadores e sistemas de controle?
Papel do atuador na integração
De forma resumida, o atuador é um elemento que vai converter o sinal de controle em ação mecânica.
Por exemplo:
- Um CLP envia um sinal de 4–20 mA
- O posicionador interpreta esse sinal
- O atuador ajusta a abertura da válvula proporcionalmente
No caso de atuadores pneumáticos:
- O sinal elétrico pode acionar uma válvula piloto (solenoide)
- Essa válvula controla o ar comprimido que movimenta o atuador
Em outras palavras, há uma conversão eletro-pneumática envolvida.

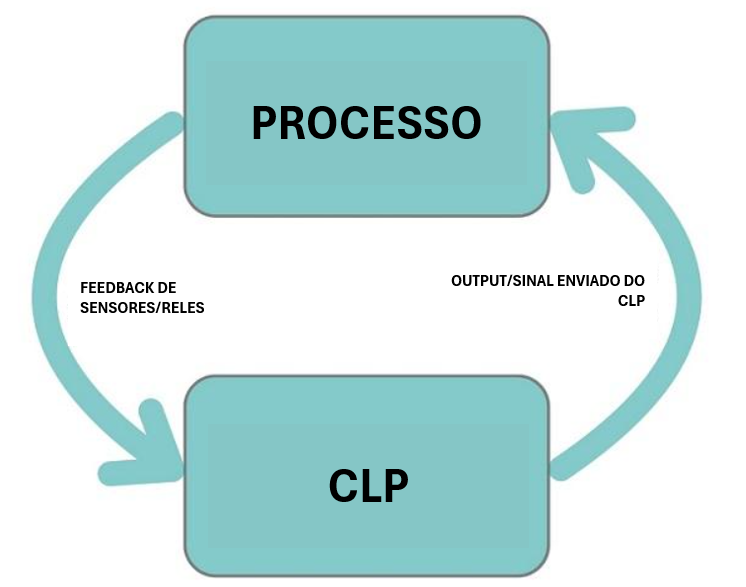

Malha de controle (controle em tempo real)
Na prática industrial, válvulas e atuadores operam dentro de uma malha de controle fechada.
Veja qual a ordem natural dessa malha:
- Um sensor mede a variável de processo (ex: pressão)
- O CLP compara com o setpoint
- Um algoritmo (geralmente PID) calcula a correção
- O atuador ajusta a válvula
- O processo responde → ciclo contínuo

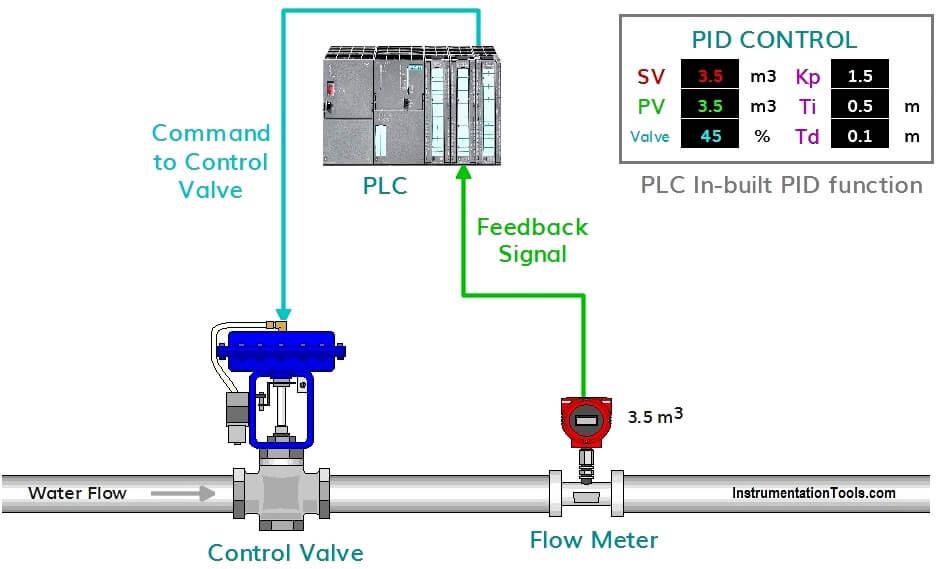

Esse conceito está diretamente ligado à teoria de Controle PID. Inclusive, na prática onde a função PID está sendo aplicada em um CLP, temos algo desta forma:
Veja que obedece à sequência imposta acima, com exceção à variável medida que, nesta imagem, não é pressão, e sim vazão.
Em outras palavras, o sensor “flow meter” envia um sinal para o CLP à respeito de como a variável vazão está no processo. O CLP compara essa condição atual à condição imposta no CLP (por exemplo, quero que a vazão seja X).
Enquanto houver diferença (chamada de desvio) entre a variável do processo e a variável imposta, o CLP vai continuar ajustando a abertura da válvula para que o desvio tenda a zero.
Mas, o sinal do CLP passa primeiramente para o atuador, que é o responsável por converter este sinal em movimento mecânico, de forma que vai girar menos ou mais a válvula para um lado ou para outro, dependendo se a necessidade é abri-la ou fechá-la.
Integração com posicionadores e feedback
Ainda é possível configurar a posição da válvula em operações mais sofisticadas, onde se tem posicionadores de válvulas, que:
- Recebem o sinal do CLP
- Controlam precisamente a posição da haste
- Enviam feedback (posição real)
Conclusão do texto
Agora, você tem uma boa noção de como funciona a integração entre válvulas, atuadores e CLP, não é mesmo?
A válvula é o elemento que atua diretamente no fluxo do fluido. Mas, para que isso ocorra de forma precisa, é necessário recorrer a um dispositivo que diga exatamente de quanto deve ser a abertura ou fechamento da válvula para atender à necessidade do processo.
E quem faz isso? Sim, o CLP! Considerando a variável de interesse medida no sistema pelo sensor, ele envia um sinal para o atuador, dispositivo este que vai ser o responsável por abrir ou fechar a válvula até que a variável (pressão, vazão, etc) seja atendida.
Por fim, os benefícios da integração entre esses elementos, são:
- Precisão operacional: controle fino de variáveis
- Automação completa: redução de intervenção humana
- Segurança: respostas rápidas a condições críticas
- Eficiência energética: operação otimizada
- Manutenção preditiva: via dados e diagnóstico
Quer melhorar a integração entre válvulas, atuadores e CLPs na sua operação industrial?
FAQ – Integração entre válvulas, atuadores e CLP
1. Qual é a função do CLP na automação industrial?
O CLP atua como o cérebro do sistema, recebendo sinais dos sensores, processando a lógica de controle e enviando comandos para atuadores e válvulas.
2. Como válvulas e atuadores se comunicam com o CLP?
Por meio de sinais analógicos (como 4–20 mA), sinais digitais (on/off) ou redes industriais como Modbus, Profibus e Ethernet/IP.
3. Qual o papel do atuador na integração?
O atuador converte o sinal de controle em movimento mecânico, permitindo abrir, fechar ou modular a válvula conforme a necessidade do processo.
4. O que é uma malha de controle fechada?
É um sistema onde a variável do processo é medida continuamente, comparada com um valor desejado (setpoint) é ajustada automaticamente pelo sistema de controle.
