Se você der uma olhadinha em outros artigos aqui do nosso blog, vai perceber que falamos muito sobre a pressão. Entenda que isso não ocorre por um motivo qualquer. Afinal de contas, a pressão é um elemento que está presente em, praticamente, todas as atividades industriais das quais temos ciência. Mas a sua ampla aplicabilidade não é o único motivo pelo qual falamos sobre ela.
Acontece que, apesar de muito útil, estamos falando de uma grandeza que também pode ser muito volátil, a depender da substância que se utiliza dentro do sistema. E o que isso significa? Significa que se não pudermos controlar o nível de pressão dentro do sistema, essa mesmo pode causar grandes estragos para plantas industriais e, também, colocar em risco a vida de muitas pessoas.
O resultado disso é que existem vários componentes e equipamentos cujo objetivo é justamente o de medir e controlar o nível de pressão. Fornecendo a proteção necessária para que uma fábrica tenha plenas condições de desempenhar toda a sua capacidade produtiva. E um desses componentes é a válvula reguladora de pressão. Elemento responsável por evitar a flutuação de pressão no sistema. Quer saber mais sobre essa válvula? Acompanhe-me nesta leitura e entenda mais a fundo para o que ela serve e qual é a sua importância.
O que é uma válvula reguladora de pressão
Como já dissemos na introdução, a válvula reguladora de pressão é o componente que tem a responsabilidade de evitar a flutuação de pressão no sistema. Mas, afinal de contas, o que exatamente significa essa “flutuação de pressão”?
Esse é um termo utilizado para se referir às oscilações que ocorrem no nível de pressão dentro de um sistema. Sendo que, se essa oscilação for no sentido de elevar o nível de pressão, ela pode oferecer riscos à continuidade do processo em que estiver aplicada. É aí que entra em ação a válvula reguladora de pressão, garantindo que a pressão percorrida, durante o processo produtivo, permaneça em níveis adequados de operação.
De modo que, em algumas aplicações, é necessário que a válvula reguladora de pressão permaneça aberta, constantemente. Dando passagem para a saída de pressão excedente, que é regulada de acordo com a operação a ser realizada. O objetivo aqui é, justamente, evitar que as flutuações de pressão causem algum tipo de problema. Já, em outros casos, os reguladores atuam no sentido de baixar a pressão com o intuito de que o ar, presente no sistema, não seja desperdiçado.
Como funciona uma válvula reguladora de pressão
No fim das contas, uma válvula reguladora de pressão é uma válvula como todas as outras. No que se refere ao seu objetivo geral, é claro. Ela abre e fecha. Por vezes, dando passagem para que a pressão seja liberada pelo sistema, por outras, retendo essa pressão para mantê-la dentro do sistema. Seja qual for o caso, vamos te explicar como exatamente essa válvula funciona.
A grande função, exercida por esse tipo de válvula, é a de combinar o fluxo de gás por intermédio do regulador. Em outras palavras, é configurar os limites máximos e mínimos a fim de se estabelecer uma pressão de saída constante. Sendo que, se o fluxo de carga é reduzido, o fluxo do regulador também reduz. Agora, se o fluxo de carga aumenta, o fluxo do regulador também precisa aumentar. Isso evita que a pressão controlada diminua pela falta de fluido pressurizado no sistema de pressão. Para entender tecnicamente como isso ocorre, vamos conhecer alguns de seus elementos.
Um regulador de pressão é composto por um elemento de restrição, um elemento de carga e um elemento de medição.
- Elemento de restrição: O elemento de restrição é justamente a válvula, que fornece uma restrição variável ao fluxo de pressão.
- Elemento de carga: O elemento de carga é o elemento responsável por aplicar a força requerida pelo elemento de restrição. Essa força pode ocorrer por uma mola, um peso, ou a aplicação de um atuador de pistão, por exemplo.
- Elemento de medição: O elemento de medição é aquele que vai precisar se o fluxo de entrada é o mesmo que o fluxo de saída.

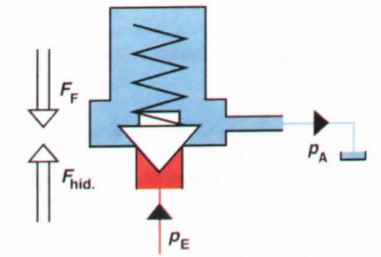

Então, imagine uma mola ou outro elemento de carga em equilíbrio com a pressão do fluido. Quando a pressão a jusante sobe além do ponto de ajuste, a força exercida sobre o diafragma ou pistão aumenta. Isso desloca o obturador e reduz a passagem do fluido. Mas, se a pressão cai, a mola empurra o obturador no sentido oposto e abre a válvula, restabelecendo o fluxo.
Desta maneira, o equilíbrio dinâmico garante uma pressão constante na saída. Em situações de carga variável, o sistema ainda continua estável e eficiente.
Tipos de válvulas reguladoras de pressão
As válvulas reguladoras de pressão funcionam de formas distintas, graças ao tipo de atuação e pela direção de controle da pressão.
A válvula redutora de pressão, por exemplo, é utilizada quando é preciso reduzir a pressão do fluido a jusante, mantendo-a constante ainda que a pressão a montante varie. A sua presença é bem comum em sistemas de ar comprimido e redes hidráulicas.
Já a válvula de alívio de pressão atua de forma oposta: ela se abre quando a pressão excede o limite configurado para liberar o fluido e evita sobrecarga no sistema. É uma opção sem igual quando o assunto é segurança.
A válvula de contrabalanço, por sua vez, é aplicada em movimentos de cargas em sistemas hidráulicos, evitando quedas bruscas.
A válvula diferencial de pressão mantém uma diferença de pressão constante entre dois pontos do sistema. Assim, ela acaba sendo essencial em sistemas que exigem equilíbrio do fluxo, como ocorre em trocadores de calor.
Onde essas válvulas são utilizadas
As válvulas reguladoras de pressão, devido à sua versatilidade e importância na indústria, encontram uma ampla variedade de aplicações em diferentes setores. Compreendendo sistemas pneumáticos e hidráulicos, essas válvulas desempenham um papel crucial na manutenção da estabilidade das operações industriais. No campo da refrigeração industrial, as válvulas reguladoras de pressão desempenham um papel vital para manter a pressão de condensação constante e adequada. Em sistemas que usam condensadores de ar resfriado, essas válvulas asseguram que a pressão seja mantida nos níveis ideais, otimizando a eficiência energética e a capacidade de resfriamento.
Além disso, essas válvulas são aplicadas em processos de produção que envolvem fluidos pressurizados, tais como a indústria química, petroquímica e farmacêutica. Elas garantem que a pressão nos sistemas seja mantida dentro de limites seguros, prevenindo vazamentos, danos aos equipamentos e riscos para a segurança dos trabalhadores. Outra aplicação crucial é em sistemas de energia, como usinas de geração elétrica, onde as válvulas reguladoras controlam a pressão dos fluidos que movimentam turbinas e geradores. Isso contribui para a estabilidade e eficiência das operações de geração de energia.
Impactos de uma má regulação de pressão
Regular a pressão de um sistema é algo primordial para evitar sérios problemas no âmbito industrial. Se uma pressão é excessiva, tubulações, trocadores de calor e selos mecânicos podem ser danificados. Os vazamentos muitas vezes se iniciam assim. Pressões baixas demais (ou menores que a pressão ajustada), por sua vez, reduzem a eficiência do processo, dificultando o transporte de fluidos e comprometendo a troca térmica. Sistemas de vácuo que o diga!
Para que você tenha ideia dos impactos de uma pressão má regulada, veja só: em sistemas de refrigeração, por exemplo, a pressão flutuando pode alterar o ponto de condensação e evaporação do fluido refrigerante. Além de sobrecarregar o compressor, a redução do desempenho energético do sistema é certa! Mas, não para por aí. Flutuações constantes também implica em desgaste de componentes internos de válvulas, o que aumenta a frequência de manutenção.
Desta maneira, reforçamos a importância de dimensionar corretamente uma válvula reguladora de pressão para operação em sistemas.
Como escolher uma Válvula Reguladora de Pressão
Escolher a válvula reguladora de pressão certa é essencial para garantir a operação segura e eficiente de um sistema. Aqui estão algumas etapas fundamentais para orientar a escolha adequada:
- Compreender a Aplicação: Identifique a aplicação específica da válvula, considerando fatores como o tipo de fluido, pressões de operação e temperatura.
- Taxa de Fluxo e Pressão: Avalie a taxa de fluxo necessária e a faixa de pressão em que a válvula operará. Isso ajudará a determinar a capacidade de vazão requerida.
- Tipo de Válvula: Existem diferentes tipos de válvulas reguladoras, como válvulas de alívio, de retenção e de controle. Escolha o tipo mais adequado para as necessidades da aplicação.
- Materiais de Construção: Considere os materiais que a válvula é feita, levando em conta a compatibilidade química com o fluido e a resistência à corrosão.
- Características Especiais: Algumas válvulas oferecem recursos adicionais, como ajuste de pressão, monitoramento remoto e proteção contra cavitação. Avalie se essas características são necessárias.
- Normas e Regulamentos: Verifique se a válvula atende às normas e regulamentos relevantes para a sua indústria e aplicação.
- Consultar Especialistas: Caso tenha dúvidas complexas, é recomendado buscar orientação de especialistas em válvulas reguladoras ou engenheiros experientes.
A Manutenção e Longevidade das Válvulas Reguladoras
Para assegurar o desempenho contínuo e a longevidade das válvulas reguladoras de pressão, siga estas etapas:
- Inspeção Regular: Realize inspeções periódicas para identificar desgaste, vazamentos ou danos nos componentes da válvula.
- Limpeza e Lubrificação: Mantenha as válvulas limpas e lubrificadas conforme as recomendações do fabricante para garantir um funcionamento suave.
- Calibração: Verifique se as válvulas estão calibradas corretamente de acordo com as especificações da aplicação.
- Substituição de Peças Desgastadas: Substitua peças desgastadas ou danificadas imediatamente para evitar falhas no sistema.
- Treinamento da Equipe: Certifique-se de que a equipe responsável pela operação conheça o funcionamento correto das válvulas e saiba como agir em caso de problemas.
- Registro de Manutenção: Mantenha um registro detalhado das atividades de manutenção realizadas em cada válvula.
- Peças de Reposição: Mantenha um estoque de peças de reposição para facilitar a substituição rápida, se necessário.
- Atualizações Tecnológicas: Esteja atento a novas tecnologias ou modelos de válvulas que possam oferecer melhorias em termos de eficiência e durabilidade.
Ao seguir essas etapas, você garantirá que suas válvulas reguladoras de pressão continuem a desempenhar um papel crucial na manutenção da estabilidade e segurança de suas operações industriais.
Soluções Nepin em refrigeração industrial
Válvulas reguladoras de pressão são componentes que possuem muitas aplicações diferentes. Tanto na sistemas pneumáticos, quanto para sistemas hidráulicos.
E ter esse item à disposição é garantia não apenas de segurança, mas, também, de economia.
São itens muito utilizados em sistemas de refrigeração, uma vez que o seu uso permite manter uma pressão de condensação constante e suficientemente alta, dentro de sistemas que utilizam condensadores de ar resfriado.
E aqui na Nepin você pode encontrar válvulas reguladoras de pressão, para refrigeração industrial de durabilidade e eficiência excepcionais. Confira as soluções que separamos para você.
E se tiver alguma dúvida, entre em contato conosco que a nossa equipe vai te ajudar no que for preciso.
