Na escola, aprendemos uma série de relações entre variáveis físicas através de fórmulas, como é o caso da equação de Clapeyron na química ou a equação de Bernoulli na mecânica dos fluidos.
Embora este entendimento seja básico e necessário, o estudo complementar prático que associa as variáveis aos seus elementos de atuação e monitoramento, só são vistos por meio da prática no curso técnico ou na universidade.
Desta forma, o conhecimento adquirido pela junção da teoria com a prática pode ser o argumento mais robusto direcionado à solução industrial, e este é o perfil almejado pelos gerentes e recrutadores.
Assim, este texto lhe proporciona o contexto apresentado até então: o uso de um dispositivo industrial que utiliza da variável pressão para monitorar a variável volume, visto a influência de uma sobre a outra em um processo.
Portanto, acompanhe este conteúdo para saber como agregar qualidade à sua empresa utilizando dispositivos industriais.
Transmissor diferencial de pressão: o que é e aplicações
O dispositivo em questão tem um nome um tanto quanto autoexplicativo.
Este apetrecho industrial é capaz de mensurar a diferença de pressão correspondente a cada uma de suas extremidades.
Assim, considerando que este dispositivo esteja posicionado em um ponto do processo que separa duas etapas de processo característica de pressões distintas, o transmissor diferencial de pressão executa a leitura da diferença de pressão neste ponto.
Com isso, tem-se como resultado não só a de leitura de processo, mas também uma oportunidade para automatizá-lo através da implementação de um elemento atuador (válvula solenóide, por exemplo) em função da pressão obtida.
E você pode se perguntar: isso é comum?
A resposta é “sim”. Isso é mais comum do que parece.
Existem diversas aplicações em que fluidos iguais ou distintos têm características diferentes em um mesmo processo, e isto é observável em:
- Caldeiras: onde a água, ainda em estado líquido, deve ter sua pressão de fluxo monitorada antes de adentrar os tubos estendidos para a troca de calor, a fim de ser transformada em vapor;
- Indústria alimentícia: em misturas de fluidos distintos em tanque;
- Reservatórios: diferença entre a pressão no ponto mais baixo do reservatório e a pressão atmosférica na tubulação de saída desse fluido;
- Saídas ou entradas de componentes que modificam a velocidade do fluxo de fluido (bocal difusor, dispositivo de expansão, bombas, compressores, turbinas);
- Entre outros.
Como utilizar o transmissor de pressão diferencial para medição de volume de fluido
O assunto principal deste texto trata de apresentar um dispositivo que mede a pressão de fluido em dois pontos distintos, a fim de encontrar o volume de fluido em um recipiente.
Desta forma, obtém-se, através da prática, o que foi mencionado no início deste texto, sobre a relação entre variáveis de equações nortearem também os possíveis dispositivos que podem ser utilizados para a solução industrial.

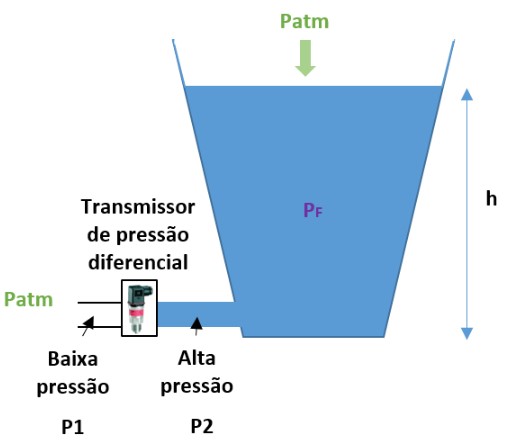

Neste exemplo, trazemos um exemplo muito visto em livros de engenharia, que diz respeito às pressões existentes em um tanque aberto.
A partir disto, podemos fazer algumas considerações e constatações para a dedução matemática e, enfim, para o valor esperado do diferencial de pressão no transmissor de pressão, começando por:
- Se este tanque é aberto, a pressão atmosférica incide sobre a superfície do fluido;
- Este fluido, tendo um volume de altura “h”, possui pressão própria (PF – Pressão de Fluido).
Partindo pela pressão P1, a qual diz respeito ao lado de baixa pressão, tem-se que esta está exposta ao ambiente externo, o que implica que as suas variáveis estão de acordo com as condições atmosféricas.
Assim, tem-se a equação 1, apresentada abaixo.
Já a pressão P2 (alta pressão) é a soma da pressão atmosférica aplicada à superfície do fluido e da pressão do próprio fluido. Desta forma, tem-se a seguinte relação para a pressão de alta:
Além disso, sabe-se que o transmissor de pressão diferencial calcula a diferença de pressão nos dois pontos, chamados P2 e P1 neste exemplo, e que tem a equação correspondente abaixo.
Por fim, podem ser substituídas as equações (1) e (2) na equação (3), de modo a obter a seguinte equação:
Cancelando as variáveis iguais, mas de sinais opostos, vem que a pressão obtida pelo transmissor de pressão diferencial, para um tanque exposto à condição ambiente em ambas extremidades, é:
Caso o resultado fosse calculado à mão, seria utilizada a equação da hidrostática para obter o resultado desta pressão, a qual é apresentada abaixo:
Em que:
P: pressão de fluido, em Pascal
d: densidade do fluido, em kg/m3
g: gravidade, em m/s2
h: altura de fluido no tanque, em metro
Obs.: É claro, todas essas unidades podem ser alteradas para obter uma pressão em uma unidade diferente, como mca, bar, entre outros.
Contudo, utilizaremos o transmissor de pressão MBS 3050 Danfoss para nos poupar do trabalho de executar cálculos. Afinal, é para isso que servem os dispositivos industriais: facilitar a nossa vida.
Considerando o fato deste dispositivo ter sinal de saída de 4-20 mA, segundo o seu datasheet que pode ser acessado clicando aqui, podemos declarar as seguintes relações se utilizado um sistema de controle:
- Para o nível mínimo de pressão (0 Pascal), tem-se o sinal de saída mínimo (4 mA) e, portanto, o nível de fluido é igual a zero;
- Para metade da pressão total (referente à metade da altura de fluido no tanque), tem-se um sinal de saída de 50% do seu valor máximo;
- Já para um tanque cheio, tem-se a pressão máxima no tanque e, portanto, um sinal de saída de 20 mA.
Assim, o transmissor de pressão diferencial pode ser utilizado como um medidor de nível de fluido e, neste contexto, podem ser utilizados alguns artifícios tecnológicos, como a automação, para que o seu processo industrial tenha um elemento atuador, ativado por um controlador, a fim de executar uma ação em função da pressão obtida.
Portanto, temos aqui evidências de que um dispositivo industrial designado para executar uma determinada ação relacionada a uma variável específica, pode estar lhe auxiliando no controle de uma variável relacionada.
