Um dos grandes marcos, e talvez o mais importante, no que diz respeito à Revolução Industrial, foi a implementação do uso de máquinas a vapor para os processos produtivos, principalmente os do setor têxtil.
Naquele momento em diante, o vapor passava a se tornar um recurso de extrema importância, mantendo a linha produtiva a pleno vapor.
Isso se deu pela grande versatilidade e praticidade que o vapor apresentava. Fatos sustentados pela capacidade do vapor em manter os níveis de temperatura proporcionais aos níveis de pressão.
Em outras palavras, quanto maior for a temperatura, maior será a pressão e quando menor for a temperatura, menor será a pressão.
Entretanto, nesse sentido pode haver um problema operacional. Afinal, quando se quer garantir uma maior produtividade, teoricamente seria necessário aumentar a temperatura, não é mesmo?
O problema é que, com o nível de pressão aumentando proporcionalmente, podemos nos deparar com o desafio de manter as máquinas em pleno funcionamento sob níveis de pressão muito elevados.
Situação essa que pode gerar falhas e, em certos casos, até perigoso no caso de não haver escape para essa pressão e a máquina não for capaz de suportá-la.
E uma das maneiras de lidar com esse problema é através da instalação de válvulas redutoras de pressão.
Acompanhe-me nesta leitura para entender mais sobre o que é uma válvula redutora de pressão e qual é a sua importância no setor industrial.
O que é uma válvula de pressão
De modo geral, as válvulas de pressão são aquelas que influenciam a pressão do sistema em uma instalação hidráulica, ou em parte desta, de uma maneira predeterminada.
Isso ocorre, exclusivamente, pela alteração da seção transversal de estrangulamento em arestas de comando.
Além disso, as válvulas de pressão podem ter duas posições: de comutação ou contínua.
Na primeira posição, tem-se uma mudança de posição repentina (comutando).
No segundo caso, a contínua, regula-se pela atuação de uma ou várias pressões sobre uma ou ainda várias áreas do êmbolo e contra uma ou várias molas.
No entanto, veja que este texto não trata somente sobre válvula redutora de pressão, e sim sobre uma específica: a válvula redutora de pressão.

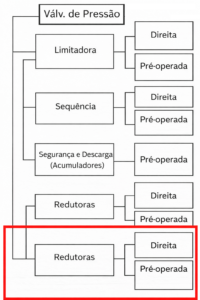

Sim, embora quase imperceptível, tem uma diferença, segundo a sua função. Veja isso abaixo, por exemplo, apresentado no contexto da hidráulica.
O que é uma válvula redutora de pressão
Agora sim, estamos falando sobre o cerne da questão: a válvula redutora de pressão.
Ao contrário da válvula limitadora de pressão, que estabelece o nível de pressão de entrada (pressão da bomba, por exemplo), a válvula redutora de pressão influencia a pressão de saída (seria a pressão do consumidor).
Desta maneira, a redução da pressão de entrada (pressão primária), ou a manutenção constante da pressão de saída (pressão secundária), é feita para um valor que se situa abaixo da pressão variável existente no circuito principal.
Portanto, conclui-se que isso impacta na redução de pressão em uma parte do circuito para um valor menor que a pressão do sistema. Em outras palavras, não permite que a pressão de saída aumente acima do valor ajustado.
Como a válvula redutora de pressão funciona

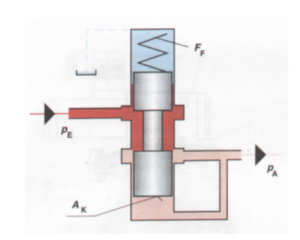

Para entender o funcionamento de uma válvula redutora de pressão, vamos considerar a imagem abaixo, que contém uma válvula redutora de pressão de duas vias aplicada para sistemas hidráulicos.
A pressão de saída é conduzida sobre a face frontal do elemento de comando, que pode ser um êmbolo ou cone, e lá ela é comparada com a força ajustada na mola reguladora.
Se a força hidráulica proveniente do produto AK ✕ PA for maior que a força ajustada da mola, então o êmbolo vai se mover para cima, no sentido do fechamento da aresta de comando.
Aplicabilidade comum
Sua aplicabilidade é muito extensa e vai muito além do uso industrial. Um exemplo prático disso, dentro do nosso cotidiano, diz respeito ao conjunto de pessoas que moram em prédios e apartamentos, por exemplo.
Nesses casos, quanto mais verticalizados forem os edifícios, maior será a pressão exercida pela queda d’água nos andares mais baixos. E, provavelmente, para quem mora em um edifício como esse, já deve ter notado isso ao abrir alguma torneira ou ligar algum chuveiro, por exemplo.
A água sai pela válvula com uma pressão consideravelmente maior. E levando em conta que, muito provavelmente, existem válvulas redutoras de pressão instaladas pelo edifício que já garantem que essa pressão seja menor do que de fato deveria.
Essa é uma prática fundamental, uma vez que chuveiros, torneiras e registros, suportam um certo limite de pressão. Acima disso, podem apresentar falhas e, até mesmo, a perda desses equipamentos.
Válvula Redutora de Pressão na Indústria
Existem grandes vantagens ao se trazer esses conceitos de aplicabilidade da válvula redutora de pressão para o âmbito industrial.
Afinal, elas exercem o importante papel de manter o funcionamento da linha de produção, mesmo que o sistema esteja operando em temperaturas mais elevadas.
Isso garante não apenas o funcionamento das máquinas mas também a segurança de todo o processo, já que as pressões muito elevadas são consideravelmente perigosas e coloca em risco a integridade de máquinas, equipamentos e, principalmente, a saúde e segurança das pessoas que trabalham no local.
E a aplicação da válvula redutora de pressão ocorre nos mais diversos setores da indústria, sendo amplamente utilizado em:
Caldeiras
A caldeira, apesar de suportar grandes temperaturas e pressões, consegue manter um aproveitamento muito maior dessa temperatura em seus ciclos operacionais quando a pressão, dentro de si, é reduzida.
Em linhas de vapor, em geral, a válvula deve adequar o nível de pressão à temperatura requerida no processo.
É o que ocorre quando o vapor gerado está a 12 bar para distribuição geral, mas em um processo determinado a pressão de operação é de 3 ou 4 bar.
Sistemas de ar comprimido
Imagine uma rede principal a 8 bar ou até mesmo 10 bar, alimentando ramais de uso de 5-6 bar. Seria um problema e tanto para os equipamentos sensíveis, além de um grande consumo de ar desnecessário, não é mesmo?
Então, para evitar tais problemas, instala-se uma válvula redutora de pressão nos ramais que alimentam ferramentas pneumáticas, válvulas solenoides ou atuadores.
Além disso, a redução dos níveis de pressão, através da válvula redutora de pressão, contribui ainda para a redução de custos, uma vez que existe um melhor aproveitamento do potencial térmico do sistema.
Gases industriais
Para manter pressão constante no processo com gases industriais, mesmo com variações na pressão de suprimento, utiliza-se uma válvula redutora de pressão.
Isso é comum para reduzir a pressão do cilindro ou da rede antes do ponto de consumo de, por exemplo, gás natural, nitrogênio ou CO2 em processos de aquecimento ou inertização.
A importância da manutenção das válvulas redutoras de pressão
Um aspecto crucial, muitas vezes negligenciado, é a manutenção regular das válvulas redutoras de pressão. Essas peças, embora robustas, estão sujeitas a desgaste ao longo do tempo, especialmente em ambientes industriais agressivos.
A manutenção preventiva não só prolonga a vida útil das válvulas, mas também garante seu funcionamento preciso e confiável. Isso inclui inspeções periódicas, limpeza, lubrificação e, quando necessário, substituição de componentes.
Uma válvula mal mantida pode levar a flutuações de pressão indesejadas, comprometendo a eficiência do processo e potencialmente causando danos a outros equipamentos do sistema.
Além disso, válvulas em mau estado podem representar riscos de segurança significativos.
Portanto, é fundamental estabelecer um cronograma de manutenção rigoroso, idealmente supervisionado por profissionais qualificados, a fim de garantir segurança, eficiência operacional e economias a longo prazo por evitar paradas não programadas.
Válvula Redutora de pressão na refrigeração industrial
Na refrigeração industrial, as válvulas redutoras de pressão desempenham um papel crucial para manter a estabilidade e a eficiência dos sistemas de refrigeração de grande escala, comumente encontrados em indústrias alimentícias, químicas e farmacêuticas.
Em sistemas de refrigeração industrial, as válvulas redutoras de pressão são frequentemente utilizadas para controlar a pressão do refrigerante em diferentes partes do circuito.
Por exemplo, elas podem ser instaladas entre o condensador e o evaporador para garantir que o refrigerante entre no evaporador na pressão correta, otimizando assim a eficiência do sistema.
Além disso, essas válvulas desempenham um papel crucial na proteção dos compressores, que são o coração de qualquer sistema de refrigeração.
Ao regular a pressão de sucção, as válvulas redutoras ajudam a prevenir sobrecargas nos compressores, especialmente durante a inicialização após longos períodos de inatividade ou ciclos de degelo.
Um aspecto particularmente interessante é o uso de válvulas redutoras de pressão em sistemas de refrigeração com múltiplos estágios.
Nesses sistemas complexos, diferentes níveis de pressão são necessários para atender a diversas demandas de refrigeração.
As válvulas redutoras permitem uma transição suave entre esses estágios, mantendo cada parte do sistema operando em sua pressão ideal.
Outro ponto relevante é a aplicação dessas válvulas em sistemas de recuperação de calor.
Em muitas indústrias, o calor residual dos processos de refrigeração pode ser aproveitado para outros fins, como aquecimento de água ou ambientes.
As válvulas redutoras de pressão são fundamentais para gerenciar as pressões nestes sistemas de recuperação, maximizando a eficiência energética global da planta.
Por fim, não podemos deixar de citar a sua aplicação em sistemas de chillers. O uso de válvulas redutoras de pressão protege equipamentos e provê uma vazão estável. É claro que essa válvula atua com outros dispositivos, como filtros e válvulas de alívio.
É importante notar que, na refrigeração industrial, a precisão é crucial. Pequenas variações de pressão podem ter impactos significativos na eficiência e na qualidade do produto final.
Por isso, as válvulas redutoras utilizadas neste setor são geralmente mais sofisticadas, muitas vezes equipadas com controles eletrônicos e capacidade de ajuste fino.
Conclusão: O papel indispensável das válvulas redutoras de pressão
Fica mais do que claro a importância que as válvulas redutoras de pressão exercem no cotidiano de indústrias e, também, no dia a dia do convívio social.
Contribuindo de forma clara para a otimização dos recursos térmicos e, também para a proteção de equipamentos e garantia da segurança dos trabalhadores.
Trata-se de um mecanismo extremamente versátil e que traz grandes benefícios na sua aplicação. Benefícios esses que, por vezes, são indispensáveis.
Desde sua aplicação em sistemas de distribuição de água em edifícios até os complexos sistemas de refrigeração industrial, as válvulas redutoras de pressão provam ser componentes essenciais para a eficiência, segurança e confiabilidade dos processos.
À medida que a indústria continua a evoluir, com demandas crescentes por eficiência energética e controle preciso, podemos esperar que o papel dessas válvulas se torne ainda mais crítico.
Inovações em materiais e tecnologias de controle provavelmente levarão a válvulas ainda mais sofisticadas, capazes de oferecer níveis ainda mais altos de precisão e confiabilidade.
Em última análise, o investimento em válvulas redutoras de pressão de qualidade e sua manutenção adequada não é apenas uma questão de conformidade ou eficiência operacional, mas um compromisso com a excelência industrial e a sustentabilidade a longo prazo.
Quer garantir mais segurança, eficiência energética e vida útil aos seus equipamentos?
FAQ – Válvulas Redutoras de Pressão
1. Qual a principal função de uma válvula redutora de pressão?
Reduzir e estabilizar a pressão de saída do sistema, protegendo equipamentos e mantendo o processo seguro.
2. Onde elas são mais utilizadas na indústria?
Em caldeiras, linhas de vapor, redes de ar comprimido, sistemas de gases industriais e refrigeração.
3. Por que a manutenção é importante?
Porque desgaste ou sujeira podem causar falhas, oscilações de pressão e riscos operacionais.
4. Como escolher a válvula ideal?
Deve-se considerar fluido, pressão de entrada e saída, vazão, temperatura e compatibilidade do material, além de optar por fornecedores especializados em componentes industriais.
