Nas grandes indústrias, as exigências operacionais durante os processos de fabricação estão cada vez mais acentuadas.
Há uma busca incessável por métodos, processos e dispositivos capazes de fornecer o atrativo diferencial no quesito de qualidade de produto final, a fim de se destacar em relação à concorrência e dominar as maiores fatias do mercado.
No entanto, a escolha de um bom dispositivo pode trazer resultados que vão além de produtos de qualidade.
Nos sistemas modernos de refrigeração industrial, por exemplo, quanto mais preciso o controle de fluxo e de pressão de fluido refrigerante, maiores são os ganhos em eficiência energética, segurança operacional e estabilidade do processo.
Para atender a incontestável motivação ao investimento industrial, a Danfoss decidiu, por meio da plataforma ICV Flexline™, desenvolver uma linha modular de válvulas industriais.
Essa linha especial é capaz de desempenhar funções específicas dentro do sistema, partindo do princípio que suas válvulas mantém compatibilidade estrutural entre si.
As válvulas ICM, ICS e ICLX, neste contexto, compartilham o mesmo corpo-base, mas com diferenças importantes quanto ao princípio de funcionamento, ao tipo de acionamento e à finalidade operacional.
Se por acaso você nunca ouviu falar dessas válvulas, se informe sobre elas neste texto. Assim, você entende as suas diferenças e fica ciente de que, caso precisar, pode contar com válvulas que garantem um sistema operacional com máximo desempenho e confiabilidade.
O que é a plataforma ICV Flexline™ e por que isso importa?
O que a “ICV Flexline” tem a ver com o assunto, se nem mesmo está sendo descrita no título deste texto?
Bem, acontece que antes de compararmos e explicarmos cada uma daquelas válvulas de nosso interesse, é importante compreender que as válvulas ICM, ICS e ICLX pertencem à mesma plataforma modular da Danfoss: a ICV Flexline™.

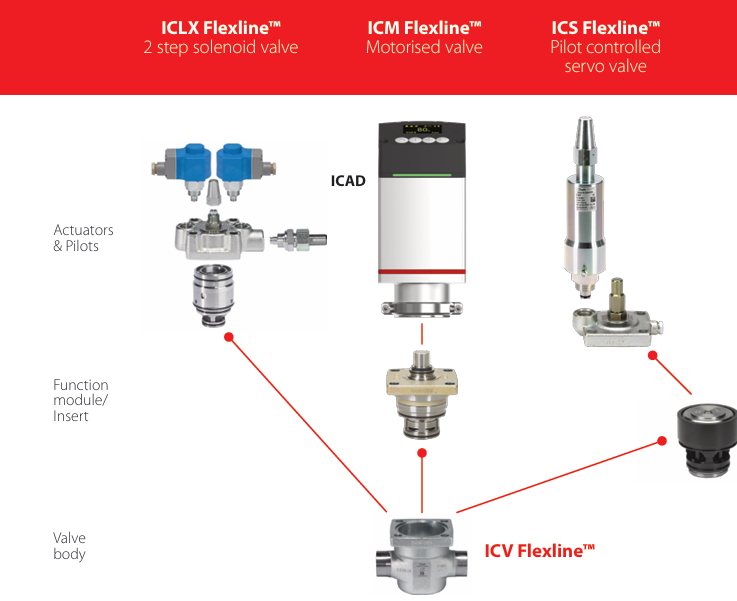

O diferencial desse módulo ICV Flexline que contempla as válvulas ICM, ICS e ICLX, é que todas utilizam um corpo de válvula padronizado, dando possibilidade de intercambiar diferentes módulos funcionais.
Traduzindo à prática, isso oferece ao usuário:
- maior flexibilidade de projeto;
- simplificação de estoque de peças;
- manutenção mais rápida;
- facilidade de upgrade ou substituição da função da válvula;
- conexão por solda direta, eliminando flanges e reduzindo potenciais pontos de vazamento.
Além disso, todas essas válvulas são projetadas para operar com refrigerantes naturais e de alta pressão, tais como:
- amônia (NH₃);
- CO₂ (R744);
- outros refrigerantes industriais de nova geração.
A sua condição de operação também pode ser severa. Essas válvulas trabalham com:
- pressão máxima de trabalho de até 65 bar;
- temperatura de operação entre –60°C e +120°C.
Embora tenham tanto em comum, enfatizamos novamente que as semelhanças são estruturais. Ou seja, cada válvula possui uma função específica dentro do sistema.
Vamos conhecer uma a uma?
Válvula ICM: controle motorizado
A válvula ICM faz parte das válvulas de controle motorizadas de acionamento direto, e foi desenvolvida para aplicações que exigem controle contínuo e extremamente preciso de variáveis do processo.
Ao contrário das válvulas servo-operadas, as válvulas ICM realizam seu movimento por meio do atuador elétrico ICAD, de atuação com menor esforço devido ao projeto que conta com balanceamento interno e externo de forças de abertura.
Desta forma vamos encontrá-las nos sistemas automatizados dinâmicos e de ajustes contínuos, em indústrias que toda especificação de temperatura deve ser seguida estritamente, como na produção de fármacos, vacinas, entre outros.
Atributos relevantes
Além disso, essa válvula se destaca em relação às demais no mercado devido a essas outras vantagens:
- excelente capacidade de modulação contínua;
- resposta rápida às variações do processo;
- controle preciso de pressão, temperatura e expansão;
- design compacto e leve;
- compatibilidade com atuadores ICAD padronizados;
- simplificação de manutenção e reposição;
- melhora da pressão de sucção e do COP (Coeficiente de Performance);
- potencial redução do consumo energético.
Aplicações
Em termos gerais, essa válvula é utilizada para:
- controle do processo de expansão em linhas de líquido, com ou sem mudança de fase;
- controle de pressão em linhas de sucção secas e úmidas;
- controle de temperatura;
- controle em linhas de gás quente.
Válvula ICS: servo-operada
Já a ICS é uma válvula servo-operada por piloto, e se você quiser saber mais sobre válvulas piloto, basta clicar aqui para ser direcionado a um artigo específico sobre o tema.
Enfim, a válvula ICS foi projetada para ser bastante flexível, podendo atuar tanto em processos de regulagem contínua quanto em operações de abertura e fechamento (ON/OFF).
Em comparação, ela se difere da válvula ICM porque não utiliza motor para modulação direta. Na verdade, essa válvula utiliza o próprio diferencial de pressão do sistema para atuar, sendo comandada por válvulas pilotos em portas específicas da sua estrutura.
Atributos relevantes
Entre seus diferenciais, destaca-se o cone regulador com geometria V-port. Este elemento proporciona um controle mais refinado da pressão e permite elevar o setpoint de temperatura de forma segura.
Além disso, essa válvula carrega consigo outros diferenciais que a fazem ser escolhida ao invés das demais disponibilizadas no mercado, tais como:
- operação rápida e confiável;
- menor complexidade mecânica;
- excelente controle de pressão;
- instalação simplificada com conexão por solda direta;
- design compacto e leve;
- manutenção simplificada;
- maior eficiência energética por melhor gerenciamento da sucção.
Estruturalmente falando, essa válvula é composta principalmente por três elementos, sendo eles:
- corpo da válvula;
- módulo funcional, responsável pela característica operacional;
- tampa superior, onde podem ser instaladas uma ou várias válvulas piloto.
Aplicação
Na prática, essa válvula é aplicável em:
- controle de pressão;
- controle de temperatura;
- funções de abertura e fechamento (ON/OFF);
- linhas de baixa pressão;
- linhas de alta pressão;
- linhas de sucção seca;
- linhas de sucção úmida;
- linhas de líquido sem mudança de fase (onde não ocorre expansão dentro da válvula).
Precisa de válvulas industriais confiáveis para garantir controle preciso e segurança em sistemas de refrigeração industrial?
Válvula ICLX: alta pressão diferencial
Por fim, a válvula ICLX possui uma função bastante específica dentro da refrigeração industrial, resumida em permitir a abertura segura da linha de sucção mesmo quando há alta pressão diferencial — característico de sistemas de grande porte.
Além disso, ela é uma válvula principal servo-operada em dois estágios — sendo esta a sua principal característica —, equipada com solenoides piloto.
Por que abrir em dois estágios e como funciona?
A abertura em dois estágios evita choques bruscos de pressão, o que aumenta a vida útil do sistema ao protegê-lo contra impactos.
Sobre as suas etapas de funcionamento, basicamente são:
Etapa 1: após a energização das válvulas piloto solenóide, a válvula abre parcialmente, atingindo aproximadamente 10% de sua capacidade total, permitindo a equalização inicial da pressão;
Etapa 2: quando a pressão diferencial entre os lados da válvula é reduzida para aproximadamente 1,5 bar, a abertura total ocorre automaticamente.
Atributos relevantes
- abertura gradual contra alta pressão diferencial;
- fechamento normalmente fechado (NF), aumentando a segurança;
- vedação hermética externa;
- ausência de vazamento de gás quente para a sucção;
- excelente característica de fluxo;
- baixa perda de carga;
- instalação simples.
Estruturalmente falando, essa válvula é composta por cinco componentes principais:
- corpo da válvula;
- tampa superior;
- módulo funcional;
- duas válvulas piloto solenóide;
- mecanismo servo-operado interno.
Aplicação
A aplicação dessa válvula responde à pergunta “quando há alta pressão diferencial na abertura da linha de sucção?”.
- retorno à operação após degelo por gás quente, condição em que a diferença de pressão entre os lados da válvula pode ser muito elevada e tornar a abertura convencional insegura ou operacionalmente problemática;
- grandes sistemas industriais;
- outros cenários em que a pressão entre os lados da válvula está muito elevada.
A válvula só funciona em dois estágios?
Não. Dependendo da aplicação, a ICLX também pode ser reconfigurada para operar com abertura em um único estágio, oferecendo maior flexibilidade de uso.
Comparação final
As três válvulas são especiais e suas aplicações distinguem entre si, cumprindo o propósito da Danfoss em atender às necessidades diferentes que possam surgir nos sistemas de refrigeração industrial.
Caso tenha interesse em alguma dessas válvulas, saiba que pode contatar a equipe especializada na Nepin para isso.
Para lhe ajudar a diferenciar uma válvula de outra, a resumimos no quadro abaixo, facilitando a sua seleção e menção.
| Característica | ICM | ICS | ICLX |
| Tipo de acionamento | Motorizado direto (atuador ICAD) | Servo-operado por piloto | Servo-operado com piloto solenóide |
| Função principal | Controle proporcional preciso | Controle multifuncional e regulagem | Abertura segura sob alta pressão diferencial |
| Tipo de operação | Modulação contínua | Modulação e ON/OFF | Abertura em 1 ou 2 estágios |
| Principais aplicações | Expansão, controle de pressão, temperatura e gás quente | Controle de pressão, temperatura e fechamento/abertura | Linhas de sucção após degelo por gás quente |
| Faixa de atuação | Linhas de líquido, sucção seca/úmida e gás quente | Linhas de alta e baixa pressão, líquido e sucção | Principalmente linhas de sucção |
| Nível de precisão | Muito alto | Alto | Funcional para segurança operacional |
| Diferencial técnico | Controle motorizado de alta precisão | Flexibilidade com múltiplos pilotos | Equalização gradual da pressão antes da abertura |
| Benefício principal | Máximo desempenho e eficiência | Versatilidade e modularidade | Segurança e proteção do sistema |
Quer escolher a válvula ideal para aumentar a eficiência e a segurança do seu sistema de refrigeração industrial?
FAQ – Válvulas ICM, ICS e ICLX Danfoss
1. Qual a principal diferença entre as válvulas ICM, ICS e ICLX?
A ICM possui controle motorizado proporcional, a ICS é servo-operada por piloto e a ICLX foi desenvolvida para abertura segura sob alta pressão diferencial.
2. Em quais aplicações a válvula ICM é mais utilizada?
Controle preciso de pressão, temperatura, expansão e linhas de gás quente em sistemas de refrigeração industrial.
3. Quando a válvula ICLX deve ser utilizada?
Principalmente em sistemas com alta pressão diferencial, como linhas de sucção após degelo por gás quente.
4. Qual a vantagem da plataforma ICV Flexline™?
Ela permite modularidade, simplificação de manutenção, redução de estoque de peças e facilidade de substituição entre funções de válvulas.
