Universidades e cursos técnicos nos preparam para os possíveis desafios que as indústrias possam nos submeter. São diversos os conteúdos abordados e cenários pressupostos.
Mas, como popularmente é dito, nenhum sistema é real se nele não houver caos.
Em outras palavras, nada supera o cotidiano e suas adversidades, que vão além dos casos comuns apresentados durante o aprendizado sobre determinada matéria.
Em sistemas que lidam com fluido, por exemplo, exige-se controle contínuo, padronização operacional e resposta rápida às variações que possam surgir. E com o tempo, você passa a perceber que nada disso é possível sem a tecnologia da automação.
Nesse cenário, dispositivos como os atuadores pneumáticos desempenham um papel central ao viabilizar a automação dessas válvulas, se tornando parte ativa de um sistema maior, onde a precisão, tempo de resposta e confiabilidade impactam diretamente o desempenho do processo.
Assim, entender como funciona um atuador pneumático na automação de válvulas se torna fundamental, seja para você profissional que atua com projetos, operação e manutenção em ambientes industriais.
O que é um atuador pneumático?
O atuador pneumático é um dispositivo responsável por converter a energia do ar comprimido em movimento mecânico.
Para fins didáticos, ele pode ser comparado ao “músculo” do sistema de automação, executando fisicamente o comando que foi previamente definido por um sistema de controle.

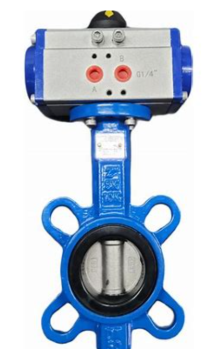

E caso você nunca tenha visto um, esta é a sua aparência:
Neste exemplo, ele está sobre uma válvula borboleta, executando um movimento rotativo para abrí-la ou fechá-la.
Mas, quando aplicado a válvulas industriais, esse movimento pode ser tanto rotativo quanto linear, o que vai ditar isso é o tipo de válvula (globo, gaveta, esfera, borboleta, etc.).
Enfim, a conversão de energia pelo atuador permite que a válvula opere sem intervenção manual, garantindo maior segurança e repetibilidade ao processo.
Como funciona um atuador pneumático na automação de válvulas?
Quando a análise é voltada para o contexto “válvula, automação e atuador”, devem receber destaques três elementos principais: sinal de controle, ar comprimido e mecanismo interno do atuador.

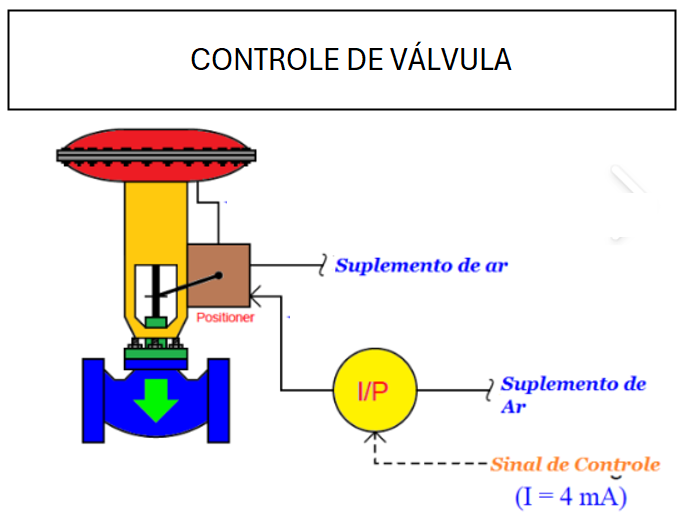

De forma simplificada, o processo ocorre da seguinte maneira:
- Um controlador (como CLP ou sistema supervisório) envia um sinal de comando;
- Esse sinal é interpretado por um dispositivo intermediário, como uma válvula solenoide ou posicionador;
- O ar comprimido é direcionado para uma das câmaras do atuador;
- A pressão do ar gera uma força sobre um pistão ou diafragma;
- Esse movimento é transmitido para a haste da válvula, alterando sua posição.
Principais tipos de atuadores pneumáticos
Na automação de válvulas, o tipo de atuador ganha relevância em vista do modo que o controle será realizado.
Atuador de simples ação
No atuador de simples ação, por exemplo, o ar comprimido é utilizado apenas para movimentar o atuador em um único sentido. O retorno, por sua vez, ocorre por meio de uma mola interna.
Atuador de dupla ação
Já o atuador de dupla ação permite que o ar comprimido atue nos dois sentidos do movimento — tanto para abrir quanto para fechar a válvula. Isso garante maior controle sobre o movimento e maior torque ou força disponível.
O papel dos componentes na automação

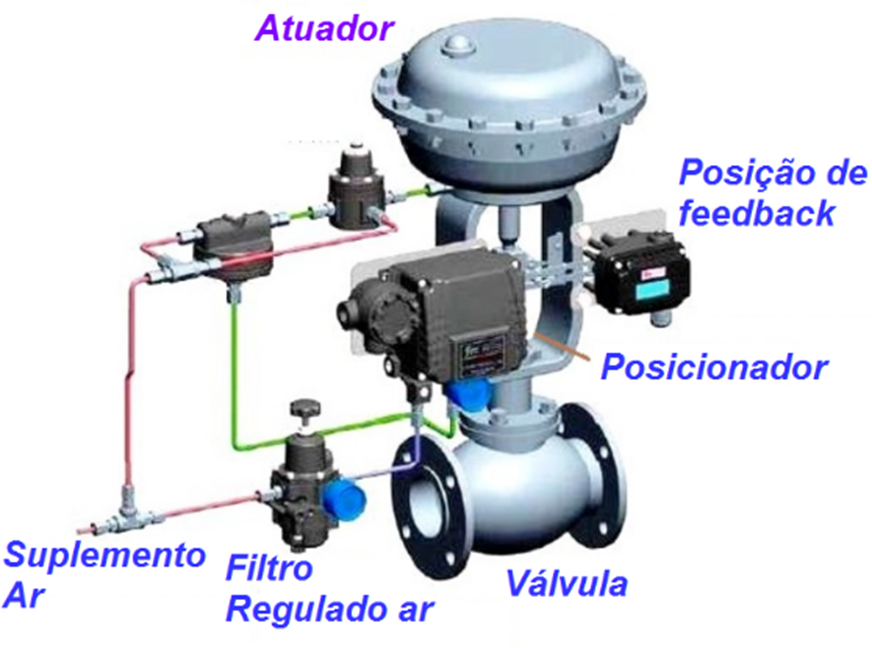

É preciso lembrar que o atuador pneumático não exerce função independente no sistema. Para que ele funcione corretamente dentro de um sistema automatizado, é preciso integrá-lo a alguns componentes essenciais, como:
Válvula solenóide: fica responsável por direcionar o fluxo de ar comprimido para o atuador com base em um sinal elétrico;
Posicionador de válvula: garante que a válvula atinja exatamente a posição desejada (não apenas aberta ou fechada, mas também posições intermediárias);
Sistema de feedback: informa ao controlador a posição real da válvula, permitindo correções em tempo real;
Unidade de preparação de ar (FRL): filtra, regula e lubrifica o ar comprimido, garantindo o bom funcionamento do atuador.
Precisa de componentes confiáveis para automação de válvulas industriais?
Por que utilizar atuadores pneumáticos na automação?
Não é à toa que os atuadores pneumáticos sejam amplamente utilizados na indústria. Na verdade, há uma combinação de fatores técnicos e operacionais que os tornam especiais, tais como:
- Rapidez de resposta, ideal para processos dinâmicos;
- Segurança, especialmente em áreas classificadas (sem risco de faísca);
- Robustez e baixa manutenção;
- Custo relativamente baixo em comparação com outras tecnologias;
- Facilidade de integração com sistemas de automação.
Considerações finais
Resumidamente, a automação de válvulas com atuadores pneumáticos vai muito além do simples acionamento mecânico.
Estamos falando de uma solução que integra controle, instrumentação e energia pneumática para garantir funcionalidade operacional.
Desta maneira, seu funcionamento e suas variações construtivas otimizam o desempenho do sistema como um todo.
Quer automatizar válvulas industriais com mais eficiência e segurança?
FAQ – Atuadores pneumáticos na automação de válvulas
1. Qual a função de um atuador pneumático na automação?
O atuador pneumático converte a energia do ar comprimido em movimento mecânico, permitindo abrir, fechar ou modular válvulas automaticamente.
2. Qual a diferença entre atuador de simples ação e dupla ação?
O de simples ação utiliza ar comprimido em um único sentido e retorna por mola, enquanto o de dupla ação utiliza ar para ambos os movimentos.
3. Quais componentes trabalham junto com o atuador pneumático?
Válvulas solenoides, posicionadores, sistemas de feedback e unidades de preparação de ar (FRL) são essenciais para o funcionamento correto do sistema.
4. Por que utilizar atuadores pneumáticos na indústria?
Eles oferecem rapidez de resposta, segurança, robustez, baixo custo e fácil integração com sistemas automatizados.
