Você deve ter noção do quanto a escolha correta de um dispositivo para um sistema industrial representa no sucesso do processo e do produto final, não é mesmo?
Essa escolha pode se tornar um desafio maior ainda quando o componente é oferecido pelo mercado em modelos distintos e funções nada óbvias, como é o caso das válvulas.
No entanto, há um tipo especial de válvula que se destaca das demais, já que sua função é destinada a acionamentos indiretos, com controle preciso e capacidade de operação sob parâmetros de pressão e vazão distintos.
Estamos falando da válvula externamente operada, uma válvula bem famosa em sistemas industriais de refrigeração, controle de fluidos e processos automatizados.
Selecioná-la corretamente pode ser um desafio e tanto se você não souber o que considerar, e a especificação inadequada pode resultar em perda de desempenho, aumento do consumo energético e falhas operacionais.
Neste artigo, você vai entrar em uma imersão a respeito deste assunto. Caso não saiba o que é uma válvula externamente operada ou quais são os parâmetros a serem avaliados para sua seleção, você terá suas dúvidas sanadas aqui.
O que é uma válvula externamente operada?
Vamos partir do início: o que é uma válvula externamente operada?
A válvula externamente operada, assim como diversas outras, é utilizada para o controle de fluxo de fluido.
Seu nome é bastante óbvio e basicamente autoexplicativo. Essa válvula não fecha ou abre segundo a pressão do fluxo de fluido que circula a linha principal, mas sim por meio de uma fonte externa de pressão ou um circuito piloto para acioná-la.
Em aplicações características de grandes vazões, elevadas pressões diferenciais ou condições operacionais de grande confiabilidade, essa válvula ganha destaque, além do fato de que não precisam de atuadores de grande capacidade para serem controladas.

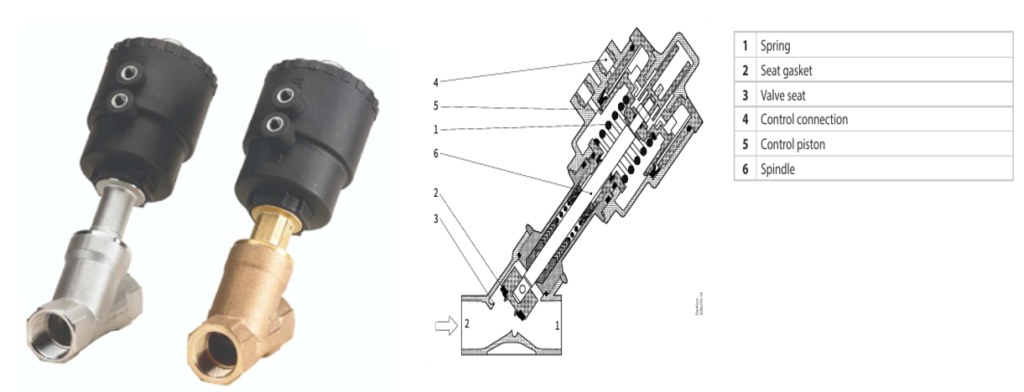

2➡1: passagem principal do fluido
1. Mola (para válvulas com retorno por mola)
2. Assento gaxeta
3. Assento da válvula
4. Conexão de controle
5. Pistão de controle
6. Spindle: eixo
Onde esse tipo de válvula é utilizado?
Muitos processos industriais utilizam válvulas externamente operadas, especialmente aqueles que demandam controle confiável combinado a resposta rápida às variações operacionais.
Um exemplo bem comum ocorre em sistemas de refrigeração industrial, para controlar o fluxo de amônia, CO₂ e outros fluidos refrigerantes em linhas de sucção, líquido e gás quente.
Além disso, também são encontradas em sistemas hidráulicos, processos químicos, indústrias alimentícias, plantas petroquímicas e instalações de geração de energia.
Quer especificar a válvula ideal para a sua aplicação industrial?
Fale conosco e conte com a equipe da Nepin para encontrar a melhor solução para o seu processo.
Para especificação: considere essas informações
Você precisa direcionar seus esforços para obter as seguintes informações a respeito do sistema de fluido:
- Tipo de fluido
O fluido circula pela válvula vai dizer qual válvula você vai buscar, já que os fluidos trazem consigo características que exigem especificidades nas construções das válvulas, como elementos vedantes, materiais internos e estrutura externa.
Os fluidos, por exemplo, podem ser: refrigerantes, água, vapor, óleo, gases industriais e produtos químicos.
A compatibilidade química é fundamental para evitar corrosão, degradação dos elastômeros e falhas prematuras do equipamento.
- Pressão de trabalho e diferencial de pressão
Atente-se à pressão máxima do sistema e o diferencial de pressão esperado durante a operação. Caso contrário, a válvula pode não suportar as condições do processo.
- Temperatura de operação
Assim como a pressão, a temperatura é uma variável que demanda atenção. Observe as temperaturas mínima e máxima de processo, pois também são super importantes para que a válvula com a construção correta seja selecionada.
Para aplicações de refrigeração industrial, por exemplo, é comum encontrar temperaturas negativas que exigem componentes capazes de manter suas propriedades mecânicas e de vedação mesmo em condições extremas.
- Capacidade de vazão
Conhecer a capacidade de vazão lhe ajuda a evitar restrições excessivas ou superdimensionamento da válvula.
Isso impacta diretamente no quão grande serão as perdas de carga, a redução da eficiência energética e dificuldades no controle do sistema.
- Tipo de acionamento piloto
Também é necessário definir qual será a fonte de pressão utilizada para operar a válvula. Dependendo da aplicação, o acionamento pode utilizar pressão de descarga, pressão de sucção, gás piloto ou outras fontes disponíveis no sistema.
A escolha correta do circuito piloto garante que a válvula responda adequadamente às condições de processo e execute a função para a qual foi projetada.
- Acionamento da válvula
De modo geral, analise o seu processo industrial para saber se a sua necessidade exige uma válvula NF (normalmente fechada) que abre por injeção de ar comprimido, por exemplo ou NA (normalmente aberta) que abre por injeção de ar comprimido, por exemplo.
Essas válvulas podem ainda ser acionadas por uma válvula piloto 3/2 se apresentarem retorno por mola ou 5/2 vias se tanto abrirem quanto fecharem por meio de agentes externos.
- Tipo de rosca
As válvulas podem ser encontradas com roscas BSP ou NPT, por exemplo. São roscas cônicas que exigem atenção durante a seleção.
- Meio de aplicação
Válvulas que são acionadas por pressão de ar, sem comando elétrico próximo, podem ser utilizadas, por exemplo, em áreas de potenciais explosivos.
Onde encontro válvula externamente operada?
Para sua sorte, nós, da Nepin, oferecemos a válvula que você tanto precisa para o seu processo industrial.
Estamos falando de válvulas que contém em suas características construtivas os detalhes que as adaptam às aplicações, em especial:
- Com faixa de pressão de 0-16 bar;
- Temperatura máxima do meio de até 180 ºC;
- Corpo de válvula em bronze de canhão ou aço inoxidável;
- Material de vedação PFTE;
- Opções adicionais de sobreposição manual, indicador de posição;
- Valor de Kv m3/h de 4,5 a 74;
- Aplicável em meios com vapor, água, óleo, agressivos e ligeiramente agressivos e de ar e gases neutros;
- E mais.
Quer utilizar a Válvula Externamente Operada AV210 Danfoss no seu processo industrial?
FAQ – Válvulas externamente operadas
1. O que é uma válvula externamente operada?
É uma válvula que utiliza uma fonte externa de pressão ou um circuito piloto para realizar sua abertura e fechamento, permitindo maior controle sobre o processo.
2. Em quais aplicações as válvulas externamente operadas são mais utilizadas?
São amplamente utilizadas em sistemas de refrigeração industrial, processos químicos, sistemas hidráulicos, indústrias alimentícias e plantas petroquímicas.
3. Quais informações são essenciais para especificar uma válvula externamente operada?
Tipo de fluido, pressão de trabalho, temperatura de operação, vazão, tipo de acionamento piloto, tipo de rosca e condições da aplicação.
4. Qual a vantagem de utilizar válvulas externamente operadas?
