O pressostato é um instrumento de medição de extrema relevância nos dias de hoje, especialmente devido à sua ampla aplicação em sistemas que operam com base na pressão.
Sua importância se estende para além do setor industrial, uma vez que a pressão, em certas circunstâncias, pode representar riscos significativos, chegando até a possibilidade de explosões.
E, nesse sentido, o pressostato exerce um papel muito importante.
Acompanhe-me nesta leitura e descubra de fato o que é o pressostato, qual a sua função e o porquê de sua importância nos processos industriais.
Conteúdos
O que é um Pressostato?
O pressostato é um componente projetado para fornecer proteção a equipamentos e processos industriais.
Ele é, essencialmente, um instrumento de medição que desempenha o papel de monitorar a pressão em equipamentos, máquinas e outros dispositivos.
Para cumprir essa função, o pressostato conta com três elementos principais:
- Mecanismo de Ajuste ou Controlador: Este componente desempenha a função de estabelecer e ajustar os limites de pressão, tanto mínimos quanto máximos, nos quais o pressostato entrará em ação.
- Elemento Sensor: O sensor é encarregado de monitorar constantemente a pressão dos fluidos que circulam pelo pressostato. Quando a pressão atinge valores fora dos limites predefinidos, o sensor é ativado. Pode ser composto por componentes como um diafragma, pistão, fole ou transmissor.
- Unidade ou Chave de Interrupção: Essa unidade recebe o sinal do sensor quando a pressão atinge os limites estabelecidos. Ela é equipada com contatos elétricos que podem estar em estado normalmente aberto (NA) ou normalmente fechado (NF). Quando o pressostato é acionado, esses contatos são alternados, desempenhando funções específicas no circuito elétrico ao qual estão conectados.
Detalhando o funcionamento de um pressostato
O funcionamento do pressostato envolve a interação desses três elementos básicos: sensor, mecanismo de ajuste e unidade interruptora.
Quando o fluido entra no pressostato através de uma tubulação conectada à entrada do dispositivo, o sensor passa a monitorar a pressão do fluido.
Quando a pressão do fluido atinge um valor pré-configurado, definido pelo mecanismo de ajuste, o contato elétrico é acionado, alterando o estado de um circuito elétrico.
Isso pode acionar alarmes ou desligar equipamentos, dependendo da aplicação.
Se a pressão do fluido diminuir abaixo do valor pré-configurado, o contato elétrico volta ao estado anterior.
Em resumo, o funcionamento do pressostato envolve a entrada de fluido, a medição da pressão, a transmissão dessa informação para um contato elétrico e a ativação ou desativação do circuito elétrico com base na pressão do fluido.
- Sistemas de Aquecimento, Ventilação e Ar-condicionado (HVAC)
- Sistemas de Bombas e Compressores
- Sistemas Hidráulicos e Pneumáticos
- Sistemas de Refrigeração
- Sistemas de Vapor e Condensado
- Indústria Alimentícia e Farmacêutica
- Indústria Automotiva
- Sistemas de Filtragem de Água
- Sistemas de Segurança contra Incêndio
- Controle de Processo Industrial
É importante destacar que a proteção oferecida pelo pressostato é fundamental para manter a integridade dos processos, uma vez que os riscos associados a acidentes relacionados à pressão podem ser devastadores.
Quais são os benefícios do uso de um Pressostato
O uso de um pressostato oferece uma série de benefícios para o sistema no qual está integrado, tais como:
- Proteção contra Danos: Evita danos causados por pressão excessiva ou insuficiente, prolongando a vida útil dos equipamentos e reduzindo os custos de manutenção e reparo.
- Economia de Energia: Reduz o consumo de energia do sistema, garantindo que os equipamentos operem na pressão ideal e diminuindo os custos energéticos.
- Melhoria na Eficiência: Aumenta a eficiência do sistema, reduzindo o tempo de inatividade e melhorando a produção ou o desempenho geral.
- Maior Segurança: Minimiza o risco de falhas ou acidentes relacionados à pressão, assegurando que o sistema funcione dentro de limites seguros.
- Facilidade de Operação: Pode ser ajustado para ativar o interruptor elétrico em uma faixa de pressão específica, tornando o sistema mais fácil de operar e controlar.
- Monitoramento Automático: Pode ser programado para acionar alarmes ou luzes de aviso em caso de falha de pressão, alertando os operadores sobre possíveis problemas antes que ocorram danos.
Tipos de Pressostatos
Os pressostatos são dispositivos versáteis, e existem vários tipos disponíveis, cada um com suas próprias características e aplicações. Alguns dos tipos mais comuns incluem
Pressostato Diferencial
Usado para controlar a variação de duas pressões diferentes em uma mesma linha, podendo também atuar como vacuostato e pressostato.
Pressostato Diferencial Ajustável ou Fixo
Existem modelos com ajustes de setpoint separados para a pressão e a faixa entre o ponto de desarme e o ponto de atuação, bem como modelos com apenas um setpoint fixo.
Pressostato SPDT e DPDT
Estes pressostatos podem ter contatos elétricos do tipo Single Pole-Double Throw (um pólo e dois terminais) ou Double Pole-Double Throw (dois pólos e quatro terminais), oferecendo diferentes configurações de contatos.
Pressostato de Pistão
Utilizado em aplicações de alta pressão, como sistemas hidráulicos e de ar comprimido, onde um pistão é empregado para medir a pressão.
Pressostato de Diafragma
Usado em sistemas de aquecimento, refrigeração e ar-condicionado, onde um diafragma é o componente-chave para medir a pressão.
Pressostato Eletrônico
Emprega sensores eletrônicos para medição de pressão e é usado em aplicações onde a precisão é fundamental, como em sistemas de controle de processos industriais.
É importante destacar que esses tipos representam apenas uma parte da diversidade de pressostatos disponíveis no mercado.
No entanto, todos esses tipos podem ser classificados em duas categorias principais, de acordo com o tipo de sistema em que são empregados:
- Pressostato para Sistema Pneumático: Monitora gases pressurizados, como ar comprimido, vapor e gás comprimido. É amplamente utilizado em compressores de ar, máquinas de lavar e similares.
- Pressostato para Sistema Hidráulico: Monitora líquidos, como combustível, óleo e água, sendo comumente aplicado em reservatórios de água e piscinas.

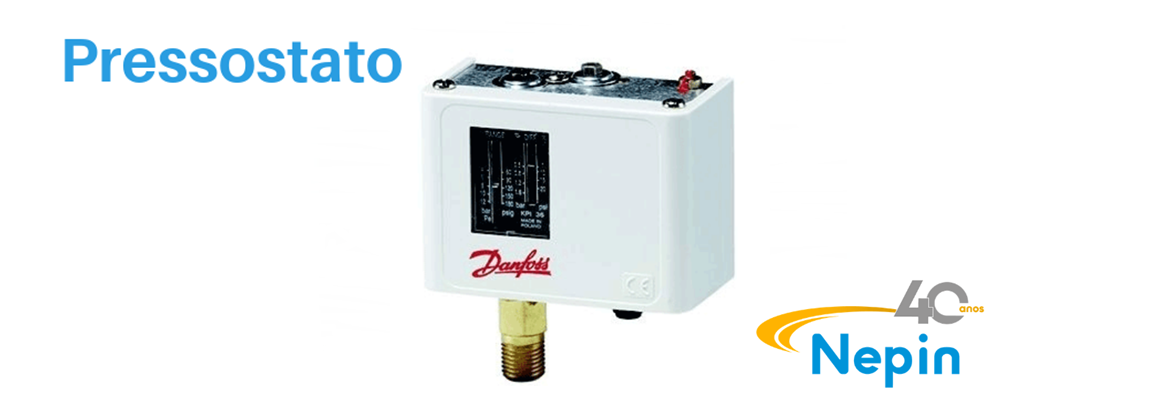

Pressostato Danfoss
Quando se trata de escolher um pressostato de qualidade, é fundamental considerar a marca e a sua experiência no mercado.
A Danfoss, com mais de 75 anos de experiência na produção de controles de pressão para aplicações industriais, é uma opção confiável.
Seus produtos oferecem diversos recursos e benefícios, incluindo:
- Pressostatos para Diferenciais Pequenos
- Tecnologia de Fole
- Projetados para Diversas Aplicações
- Contatos de Ação Rápida
- Quinze Aprovações Internacionais
- Alta Estabilidade em Caso de Vibração
- Amplas Faixas de Pressão
- Alta Confiabilidade
- Diferentes Elementos de Sensoriamento
A escolha de um pressostato Danfoss garante qualidade e desempenho em sistemas que dependem da medição de pressão.
Nepin – Distribuidora Danfoss
E, quando olhamos para o cenário nacional, percebemos que existe uma grande aliada à Danfoss, na distribuição de seus produtos.
A Nepin, que conta com um portfólio bastante completo de pressostatos para o uso industrial. Todos eles com o certificado Danfoss de qualidade.
E para que você não saia daqui sem saber todas as características de um pressostato de qualidade, vamos listar logo abaixo uma lista de pressostatos de qualidade muito acima da média do mercado.
Confira:
- Pressostato Danfoss CS
- Pressostato Danfoss KP
- Pressostato Danfoss KPI
- Pressostato Danfoss KP 5A
- Pressostato Danfoss KP 35 Sensor Inox
E aí? Conseguiu entender como funciona um pressostato e qual a sua importância para a segurança de diversos processos industriais?
Caso ainda tenha alguma dúvida, é só escrever o seu comentário logo abaixo deste texto.
E não deixe de conferir também os nossos outros conteúdos exclusivos!
